Archives de catégorie : Aménagement atelier

Reglage de la raboteuse F22-568

J’avais des problèmes de qualité de surface sur le rabotage de planches larges (>100mm) sur la raboteuse Fox  F22-568.

Le principal symptômes etaient les suivants :

  • la planche ressortait sans avoir été rabotée, mais était complètement bouffée par le cylindre entraineur.
  • le rouleau entraineur était complément encrassé alors que le bois raboté était du chêne.

Après une recherche sur le web, je suis tombé sur ce fichier :

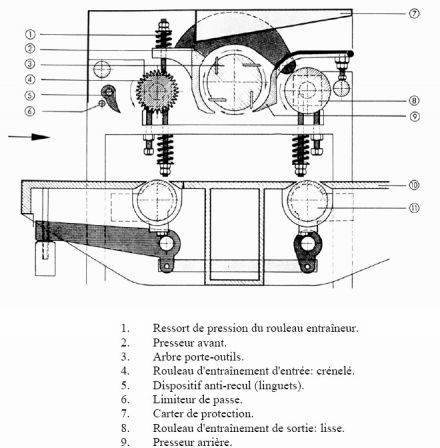

  • sur la page 5, on voit bien les ressorts presseurs, on voit aussi un ressort (1) qui n’est pas à la bonne place…
  • sur la page 9, on trouve mon anomalie : « Entraînement défectueux » et la liste des solutions :

– Table non lisse.
– Couteaux émoussés.
– Rouleaux de table et / ou d’entraînement mal réglés.
– Rouleaux bloqués ou encrassés (résine, colle, …).
– Bois trop humide.
– Pièce brute ou mal dégauchie.

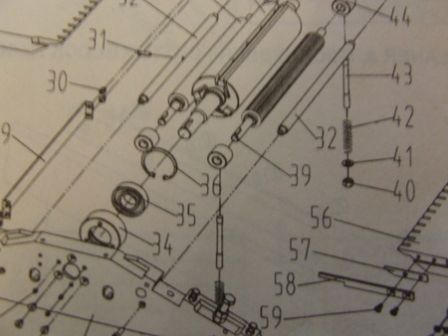

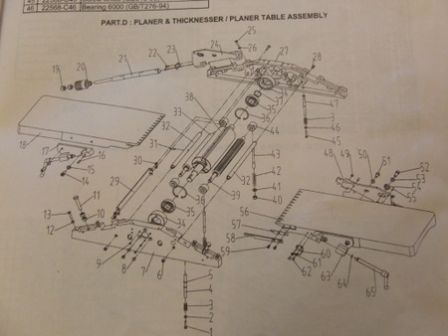

J’ai donc paraffiné la table inférieure et déserré les écrous des presseurs (pièce 40 et son homologue de l’autre coté).

Résultat, un super rabotage !

Grille de cave soudée

Pour le decaissage de la cave, j’ai agrandi le soupirail de la cave et surtout viré l’immonde grillage tout poussiereux. Pour souder des robinets thermostatiques à l’étage, j’ai acheté un poste à souder bi-gaz de Camping Gaz



Le projet est là de souder une petite porte metallique pour proteger le soupirail de l’assaut des canettes de bière qui se retrouvent au fond de ma cave.

40cm de largeur sur 25 de hauteur avec la partie verticale cintrée.

La barre du haut a été cintrée dans l’établi, manuellement. J’ai soudé le cadre principal avec le poste à souder bi-gaz de camping gaz, mais autant pour le cuivre, ça s’etait bien passé, autant là, c’etait moyen. Je me suis donc rabattu sur une autre téchnologie de soudure, la soudure à l’arc. J’ai acheté un poste à souder de poche Spark 100 (24x10x15 en cm) avec des tailles d’éléctrodes de 1,6 – 2 ou 2,5mm.



Et là, en une petite heure, j’ai pu facilement reprendre les soudures du cadre, souder 4 barreaux intermediaires et la grille metalique du dos.


Reprise du cadre


Les deux premiers barreaux


Le plus dur est le maintien des pièce à souder puisque les deux mains doivent être libres.


Une autre vue


Une fois le grillage soudé


Après le petit coup de peinture

Reste le problème du cadre et de la fixation. J’ai aussi un petit mur de 5cm d’epaisseur à réaliser dans le bas de l’ouverture pour eviter que l’eau de ruissellement rentre dans la cave.

[UPDATE 17/04/2008]

J’ai fait le petit muret en question et j’ai emboité en force la grille.

Je l’ai securisée avec un petit cable de frein de vélo attaché à un anneau à l’interieur.





Installation d’une pompe de relevage avec cuve.

Après avoir installé une pompe de relevage temporaire (même moi, je ne le savais pas que c’etait temporaire !), j’ai profité du décaissage de la deuxième partie de la cave pour creuser un trou et enterrer une cuve de 120 litres. J’ai modifié les tuyauteries d’évacuation du lave linge et sèche linge et ajouté une grosse évacuation (diamètre 100) pour le système de chauffage ce qui me permet de vidanger les 100 litres de l’installation en 10 minutes. L’idée de cette nouvelle evacuation est aussi d’accueillir une chaudière à condensation si jamais l’actuelle venait à rendre l’âme…

Pour l’évacuation, j’ai utilisé un tuyau souple cannelé de trois mètres avec un raccord en selle de cheval sur le tuyau des égouts de 120 de diamètre.

J’ai modifier le reglage du flotteur pour profiter au mieux de la capacité de cette nouvelle cuve. Dans l’ancien système, la pompe se déclenchait plusieurs fois par machine à laver le linge.

L’autre interet de cette cuve enterrée (autre que celle de m’occuper !) est en cas d’innondation, en esperant que les egouts ne soient pas innondés…

https://brico-info.com/public/pompe-de-relevage/DSCF8883.JPG
La cuve

https://brico-info.com/public/pompe-de-relevage/DSCF8884.JPG
La cuve en place et la tranchée pour le tuyau de 110

https://brico-info.com/public/pompe-de-relevage/DSCF8905.JPG
Le plastique sous la future dalle

https://brico-info.com/public/pompe-de-relevage/DSCF8924.JPG
La dalle (j’avais laissé 2 cm de rab. Heureusement que le plastique recouvrait la cuve…)

https://brico-info.com/public/pompe-de-relevage/DSCF8995.JPG
Installation des évacuations

https://brico-info.com/public/pompe-de-relevage/DSCF8996.JPG

https://brico-info.com/public/pompe-de-relevage/DSCF9342.JPG
La pompe en place et en fonctionnement.

https://brico-info.com/public/pompe-de-relevage/DSCF9344.JPG
Le tuyau cannelé et le raccord à l’égout.

Reste à completer l’angle de la dalle avec du béton et trouver une plaque en métal pour couvrir ce trou qui attire les enfants !

[Mise à jour 06/05/2010]

J’ai changé la pompe après 3 ans, elle faisait disjoncter la maison (c’est une forme de protection anti débordement)

Cette fois ci, je n’ai pas acheté le premier prix : 60€. On verra combien de temps elle tiendra !
