Arrosage connecté – Raspberry-Pi

C’est la mode, on connecte tout.

Après avoir connecté mon imprimante 3D et un potager (article à venir…), j’ai relevé le défi de mon père, connecter son arrosage.

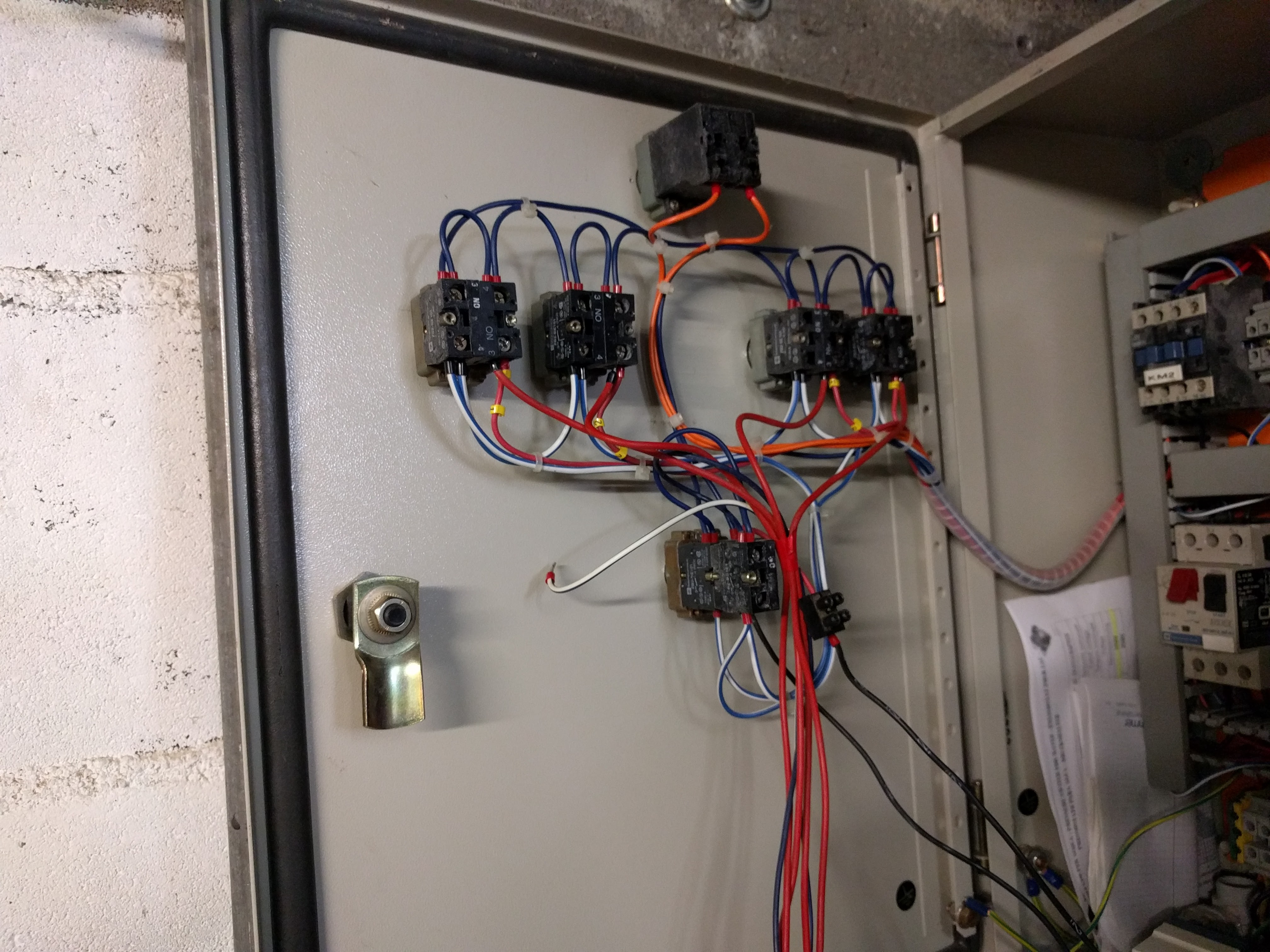

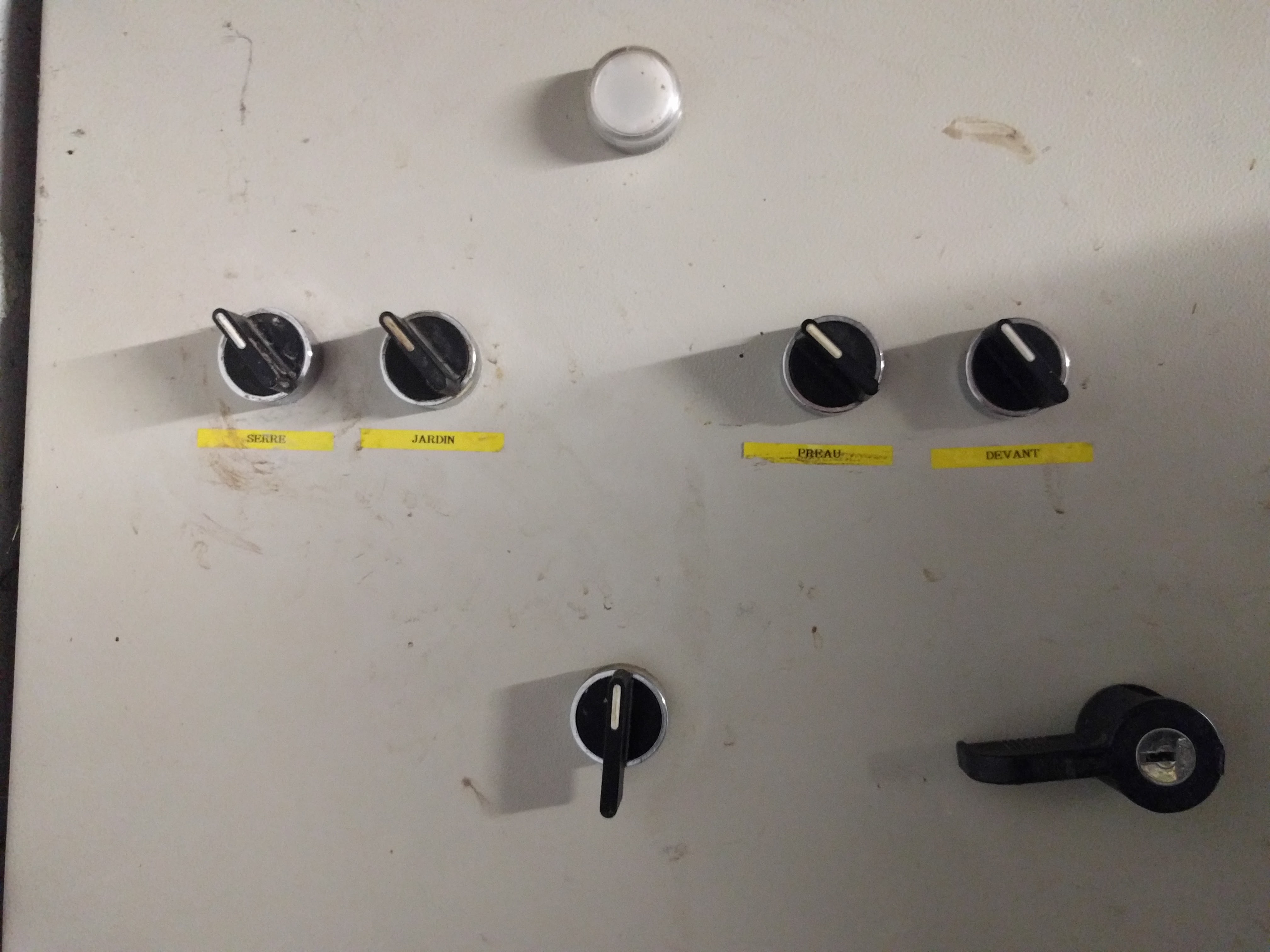

Son arrosage est composé d’une grosse pompe et de 4 electro-vannes, représentés par les 5 interrupteurs de l’armoire électrique actuelle.

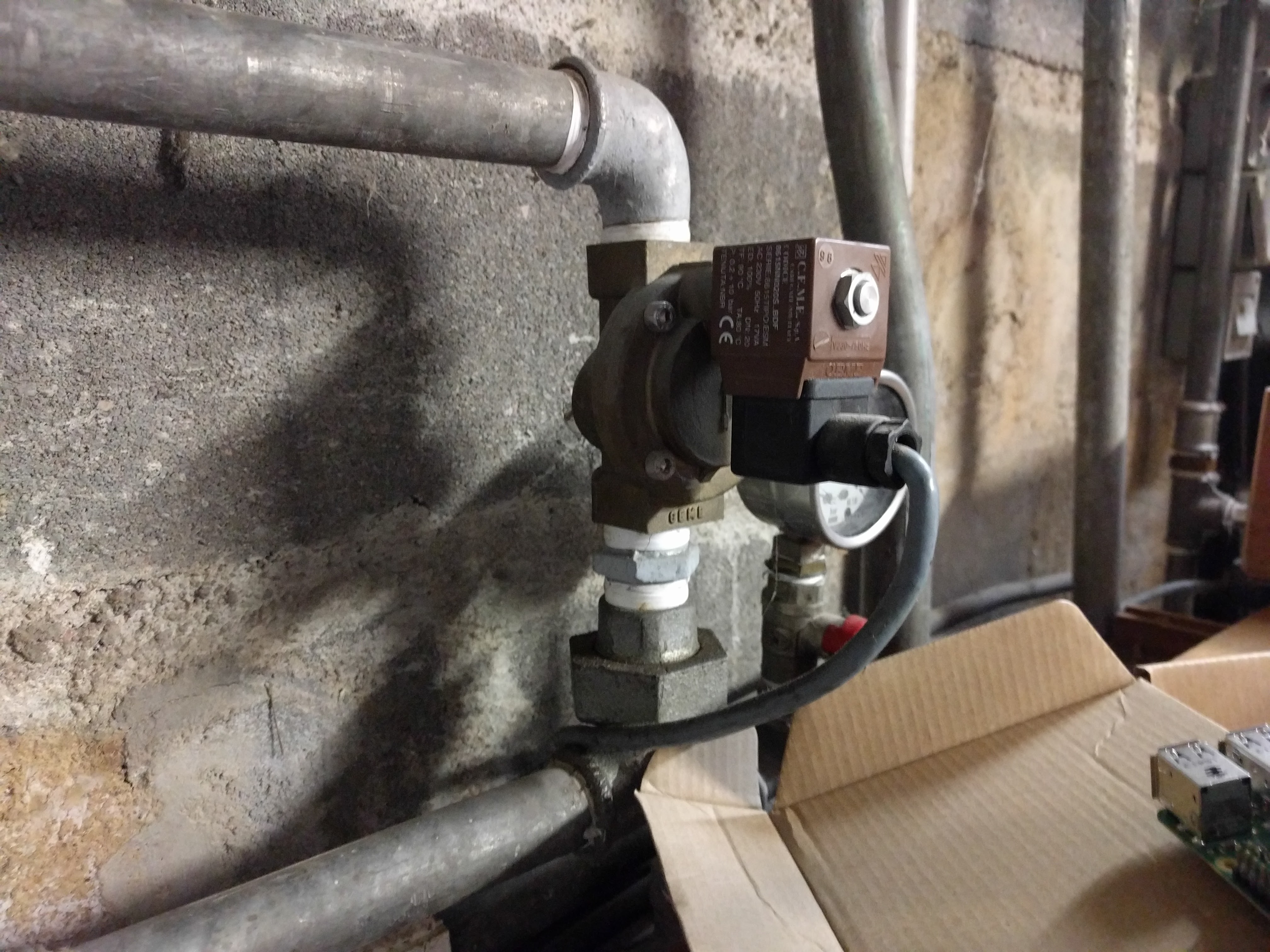

et voici une electro-vanne :

Donc le défi, c’est l’automatisation de cet arrosage pour permettre un déclenchement à distance.

Je suis dans ma phase Raspberry Pi, l’outil est donc tout choisi.

Raspberry Pi 3 : Lien amazon

Carte relai : Lien amazon

Nappe : Lien amazon

Alim 3 000 mA : Lien amazon

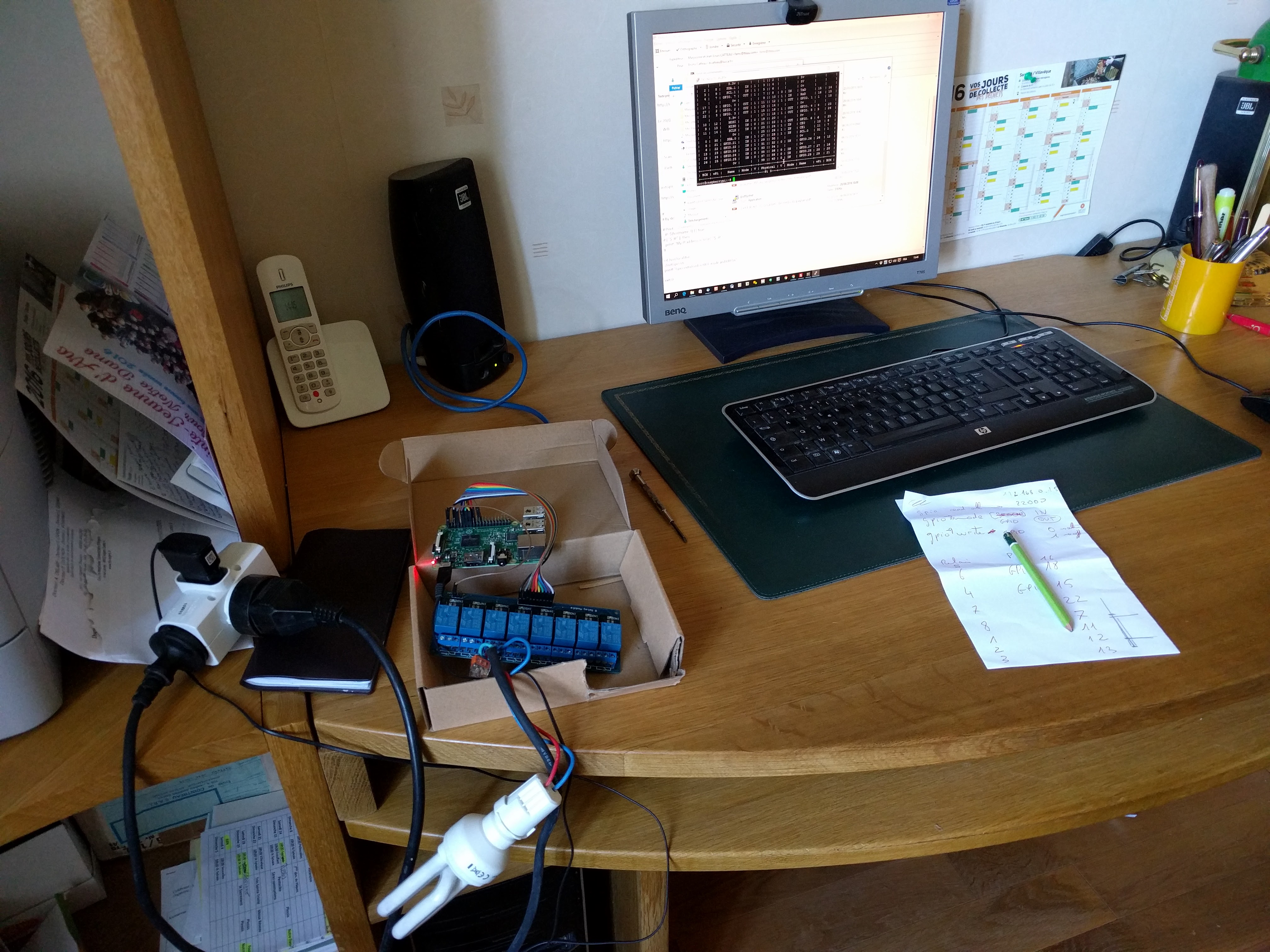

La démo avec une lampe, histoire de rassurer tout le monde !

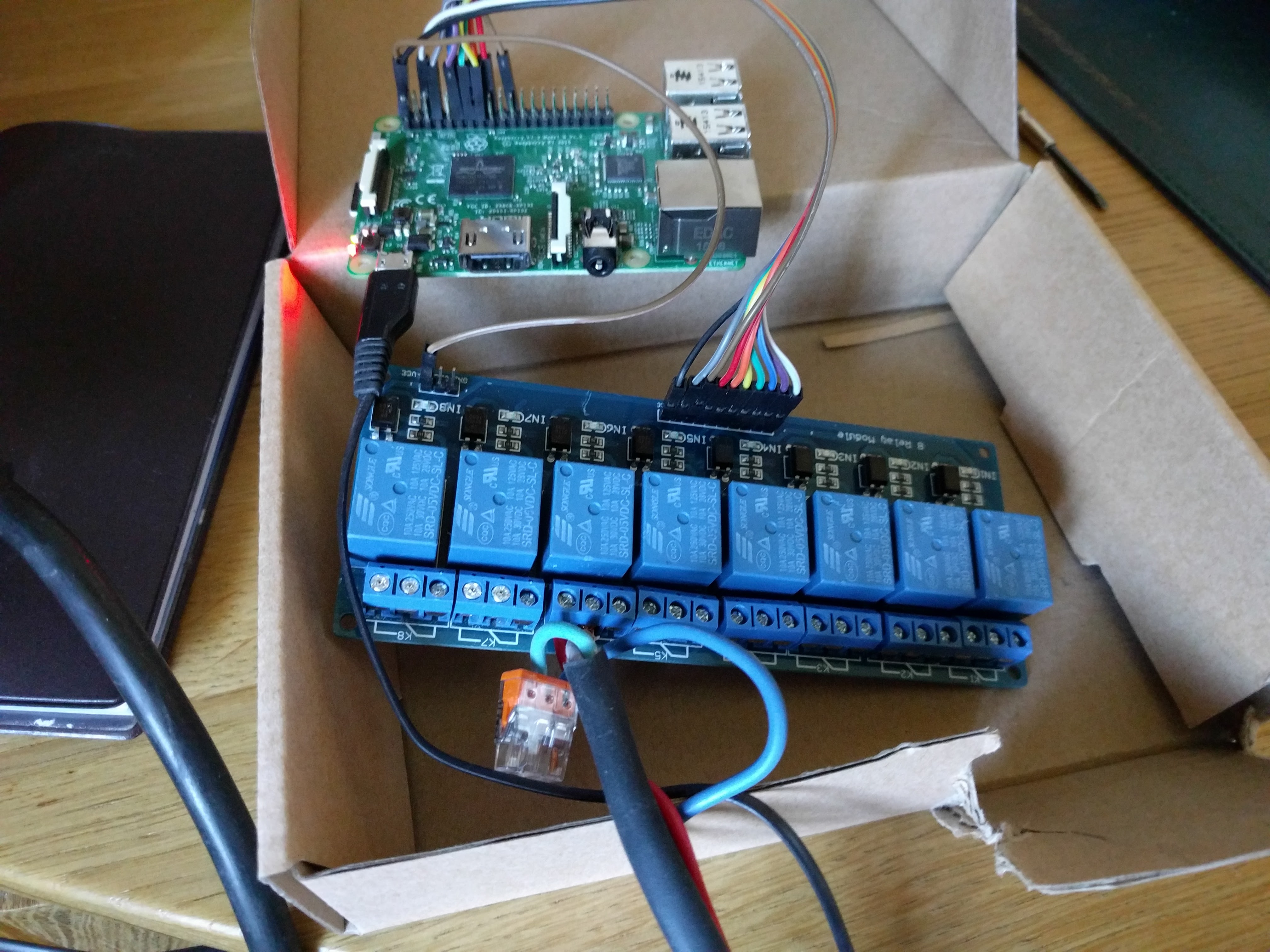

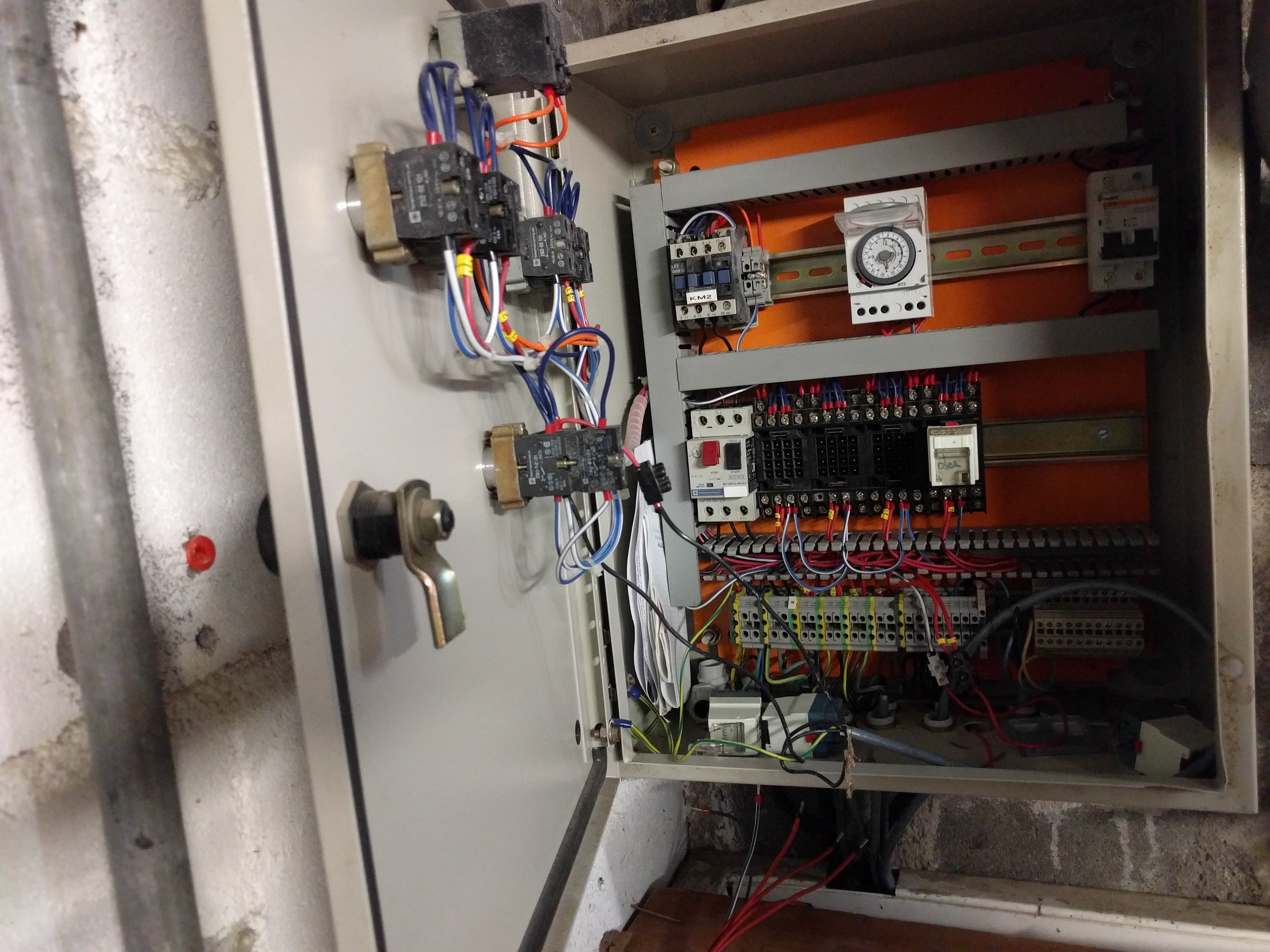

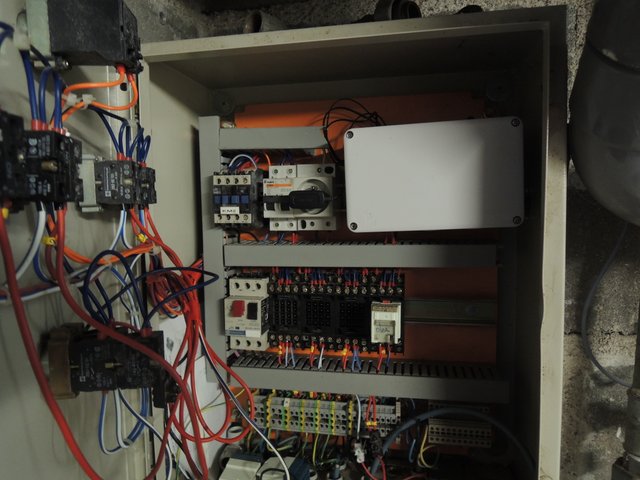

Le montage temporaire

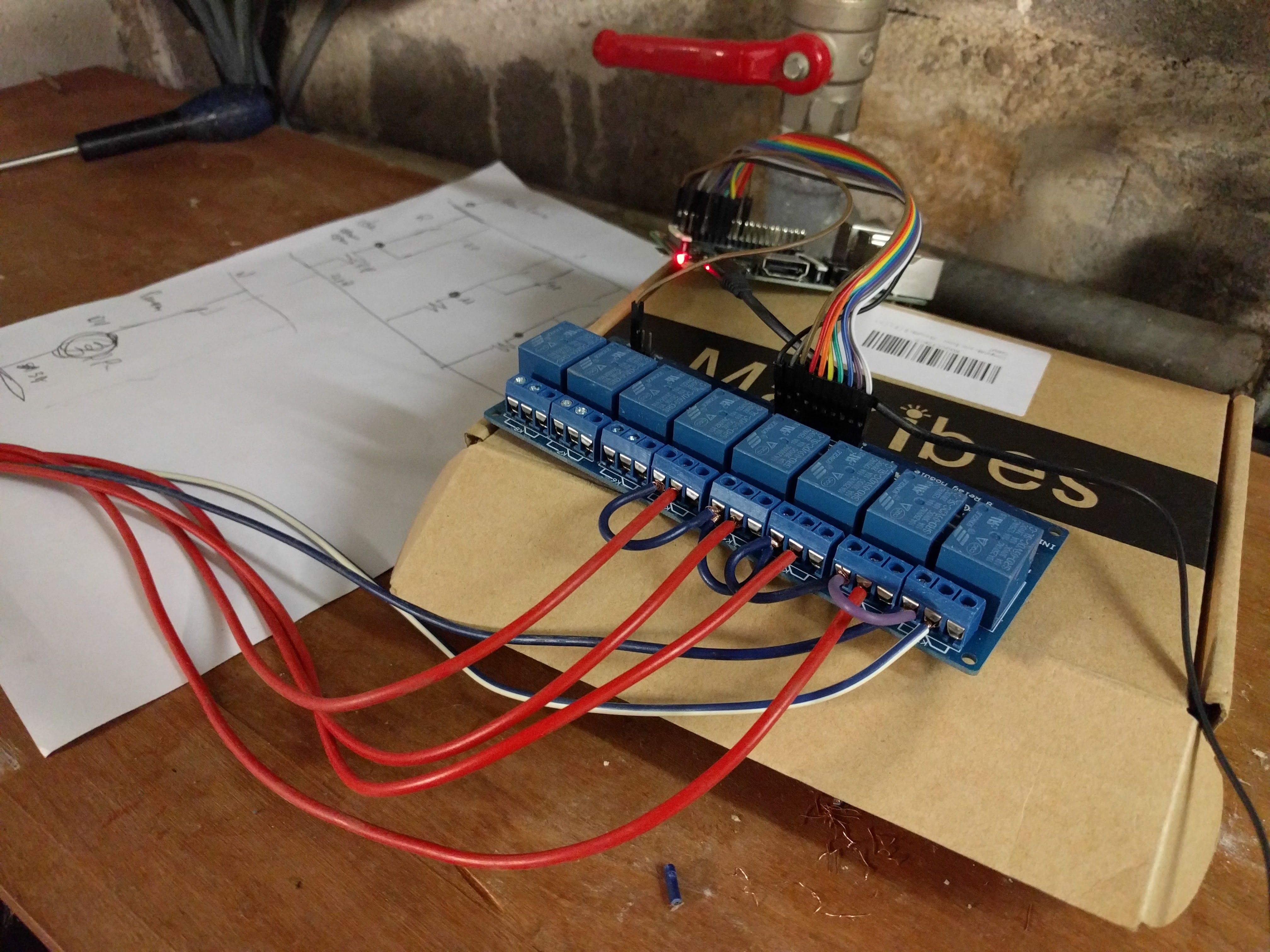

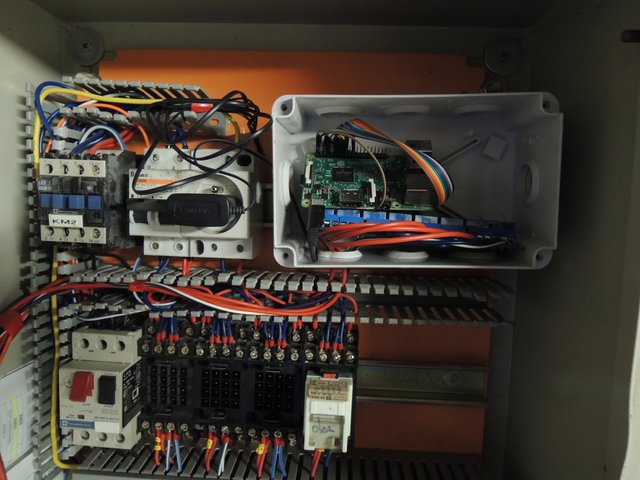

Le montage définitif

La démo :

https://youtu.be/6aDtUVETey0

Techniquement, je me suis inspiré de ces articles :

Sur le Raspberry Pi,

Configuration SSH : http://www.aidoweb.com/tutoriaux/changer-port-serveur-ssh-645

Configuration Wifi : http://blogmotion.fr/diy/raspberry-pi-wifi-configuration-13730

Application Windows pour retrouver l’ip du Raspberry Pi : http://www.clubic.com/lancer-le-telechargement-427252-0-angry-ip-scanner.html (on n’a pas tous une freebox V6…)

Correction des fichier shell écris sous Windows : http://www.it-connect.fr/resoudre-lerreur-mauvais-interpreteuraucun-fichier-avec-dos2unix/

Activation des fichiers htaccess sous Raspberry Pi : http://raspbian-france.fr/activer-fichiers-htaccess-raspbian/

Protection par mot de passe sauf en réseau local : http://stackoverflow.com/questions/4323875/htaccess-password-protect-but-not-on-localhost



Sur la partie GPIO

Interface web : http://www.framboise314.fr/une-interface-web-simple-et-intuitive-pour-le-raspberry-pi-12/

Contrôle de l’interface Gpio : http://wiringpi.com/download-and-install/

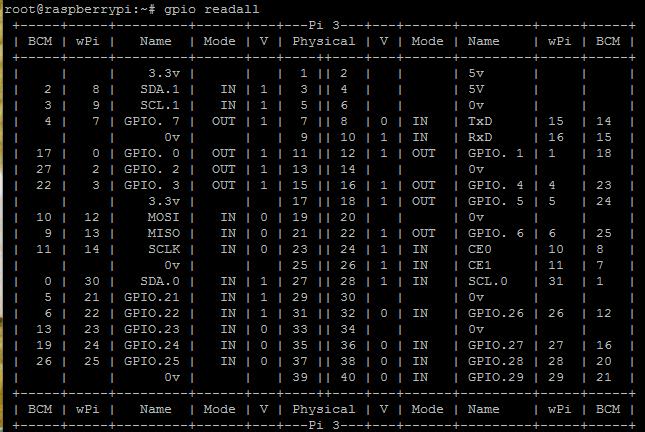

Ne pas hésiter à utiliser gpio readall

qui permet de bien comprendre les choses.

Par défaut, les gpio sont configurées en mode entrée (IN), il faudra donc faire un script pour les initialiser en sortie

#!/bin/bash
#set mode to output
for i in 0 1 2 3 4 5 6 7;
do gpio mode $i out;
done;

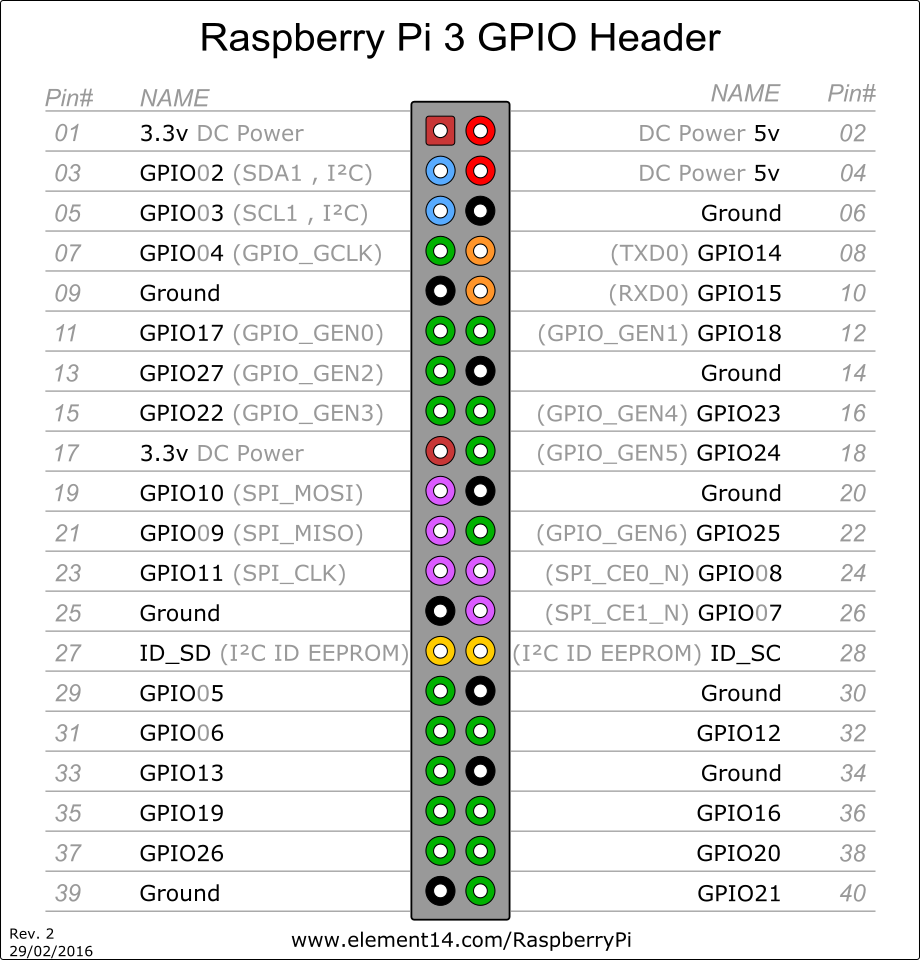

Attention, le nommage des Gpio est compliqué, cette fiche permet de faire la différence entre le Pin# (12), le n° du Gpio (GPIO18) et le numéro générique (GPIO_GEN1). C’est le numéro générique que la librairie wiringpi et l’interface framboise314 utilise.

Une fois qu’on a compris ça, on peut tout faire.

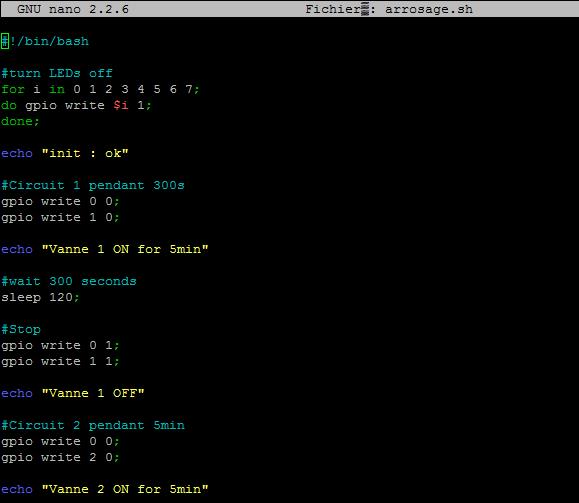

Exemple de routine :

L’étape d’après est la réalisation d’une interface adaptée au besoin :

– déclencher manuellement un circuit + la pompe

– programmer pour une durée donnée, un arrosage

– programmer une séquence d’arrosage, et l’activer de façon périodique

– mettre en place une sécurité en cas de coupure de la connexion internet (genre arrêt des relais à 23h)

Je la proposerai en openSource !



Budget : ~60€

Temps : 1 journée
