J’ai régulièrement besoin de tamiser de la terre. Deux exemples courants me viennent :
- Pour refaire du gazon, j’ai besoin d’une terre meuble et sans cailloux => tamisage
- Pour faire des semis ou nourrir la terre du potager, j’ai besoin de tamiser le composte une fois les feuilles de l’automne et les petites branches dégradées

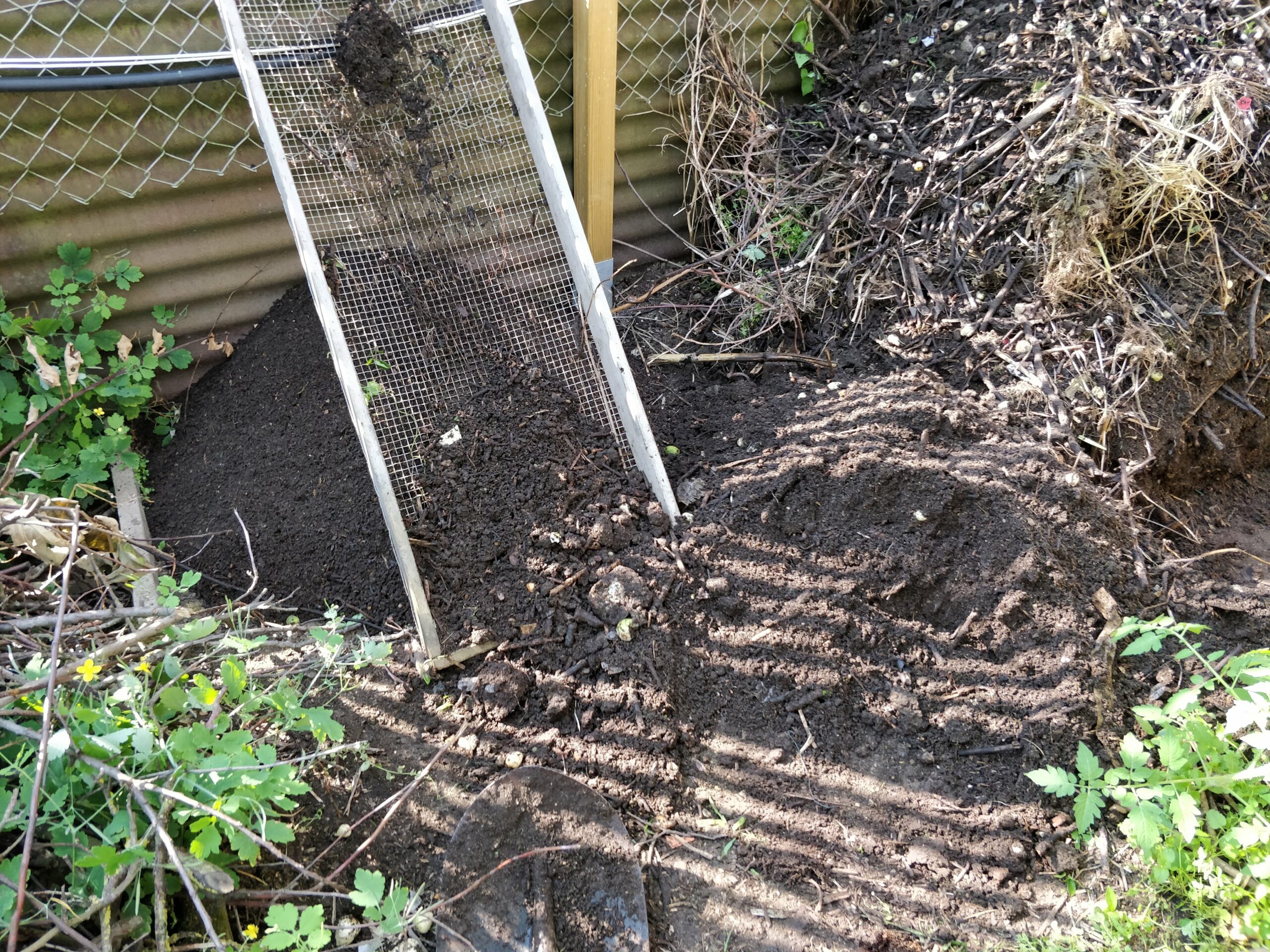

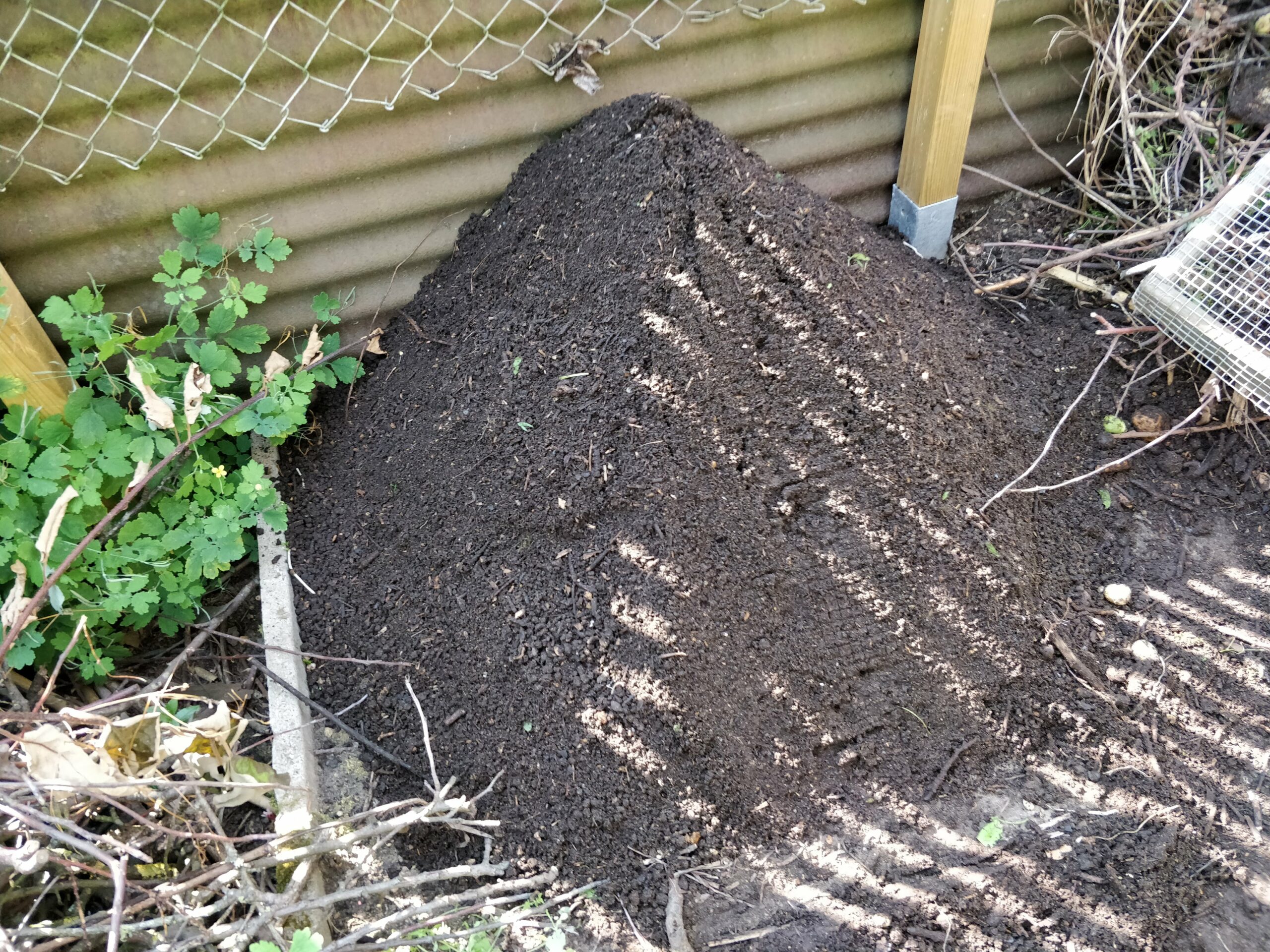

Voici la version 2018 de mon tamis : un cadre en bois et un grillage agrafé. Vous le posez contre un support vertical. En posant la terre dans la partie basse, elle se tamise mécaniquement en descendant.
Autre solution, le tamis au dessus de la brouette, que l’on agite de droite à gauche, ca donne rapidement chaud.
Je voulais moderniser mon approche, surtout que j’ai deux fois deux mètres cubes de terre et composte à tamiser.
Me voici parti dans les méandres de youtube !
J’ai trouvé plusieurs playlists de trommel homemade, ce sont des mines d’idées ! :
- https://www.youtube.com/watch?v=SLK5qS3VC3E&list=PLNWnRflXf2A5f1geYrsHyUV7P029m5zkg
- https://www.youtube.com/watch?v=rtGHgE-Q5YE&list=PL1tYRiQ3kSYYQoiKer7pNpLCp_MHmINTx
Mots clés : trommel homemade
La plupart cylindrique, on distingue plusieurs familles :
- au niveau du cylindre :
- des tonneaux transformés, ajourés puis complétés par du grillage
- des jantes de vélo retenant un cylindre de grillage
- au niveau de la motorisation :
- une alimentation via une courroie, souvent avec une contrainte de réduction de la vitesse de rotation, sauf si l’objectif est de mettre en orbite des cailloux, ou alimentée par une disqueuse
- une alimentation par une roue en directe sur le cylindre
- couplage à une bétonnière
- les options :
- tapis roulants, pour les trommels de luxe
Mon projet est d’en faire deux :
- un premier pour mon potager, qui n’a pas de ressource d’électricité, donc alimenté par une ancienne visseuse sur batterie
- un deuxième, compact, pour traiter le compost à la demande, il peut être alimenté électriquement.

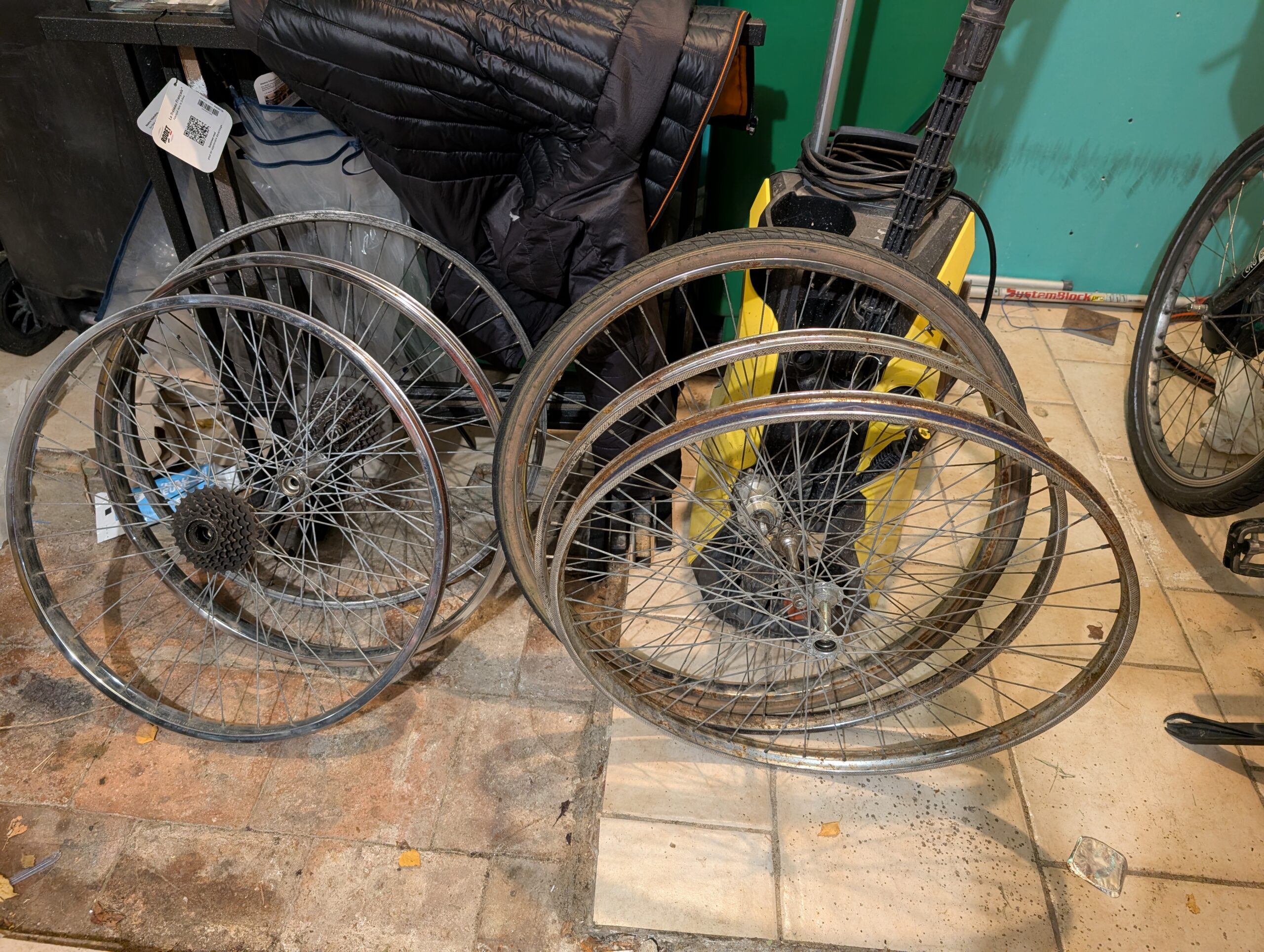

J’ai récupéré des vielles jantes de vélo et j’ai acheté 10m x 1m de grillage maille 12mmx12mm
J’ai demandé de l’aide à chat GPT pour la conception. Il m’a indiqué deux pistes :
- la longueur du cylindre. Il me conseille de partir sur un tube de 1,5m pour gérer la terre argileuse. Comme d’hab, il est trop précautionneux. 1m suffit avec ma terre.
- il me propose une vitesse de rotation de 12–18 tr/min
J’ai commencé par une version 1,5m, entrainé par une courroie

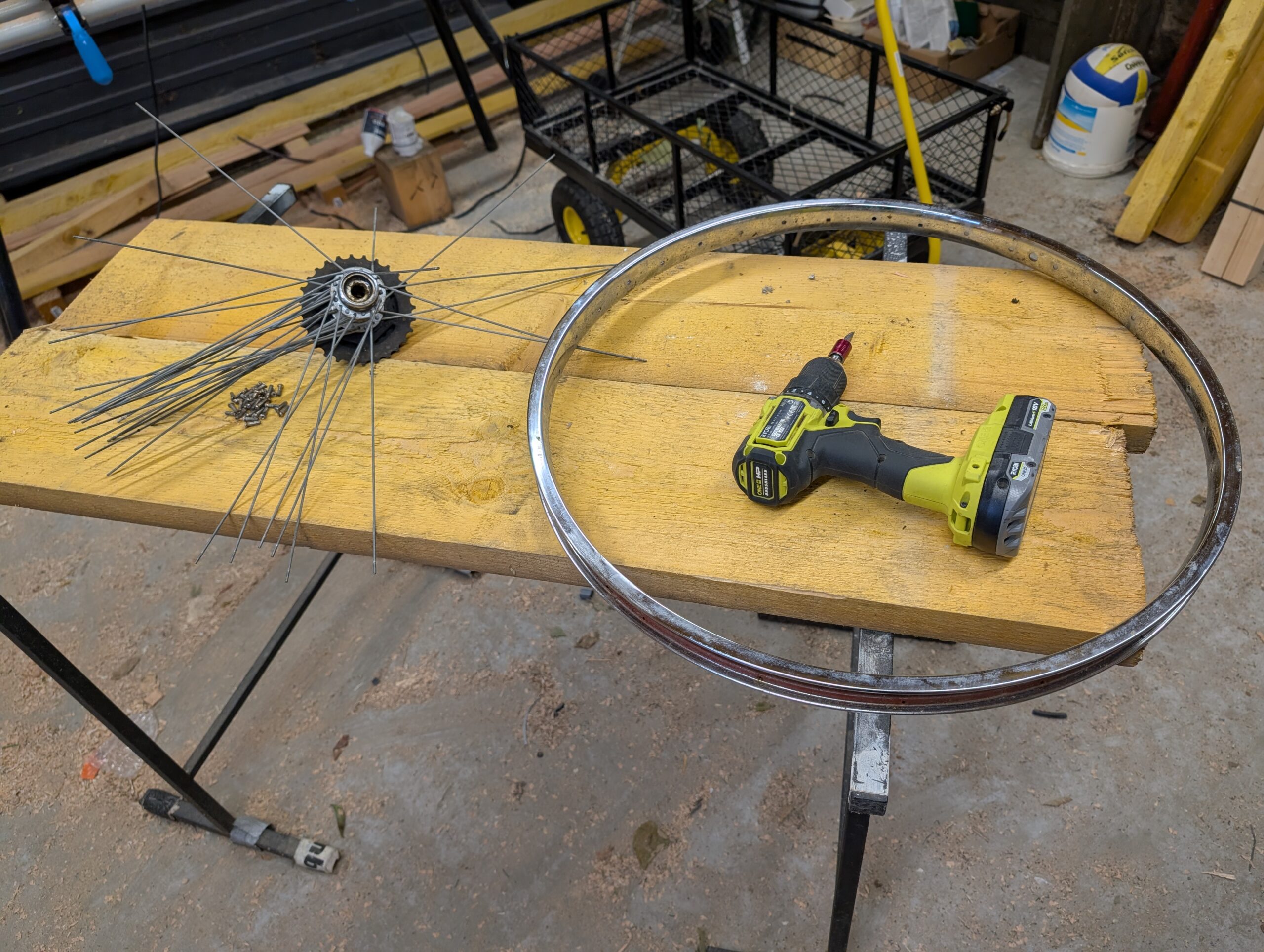

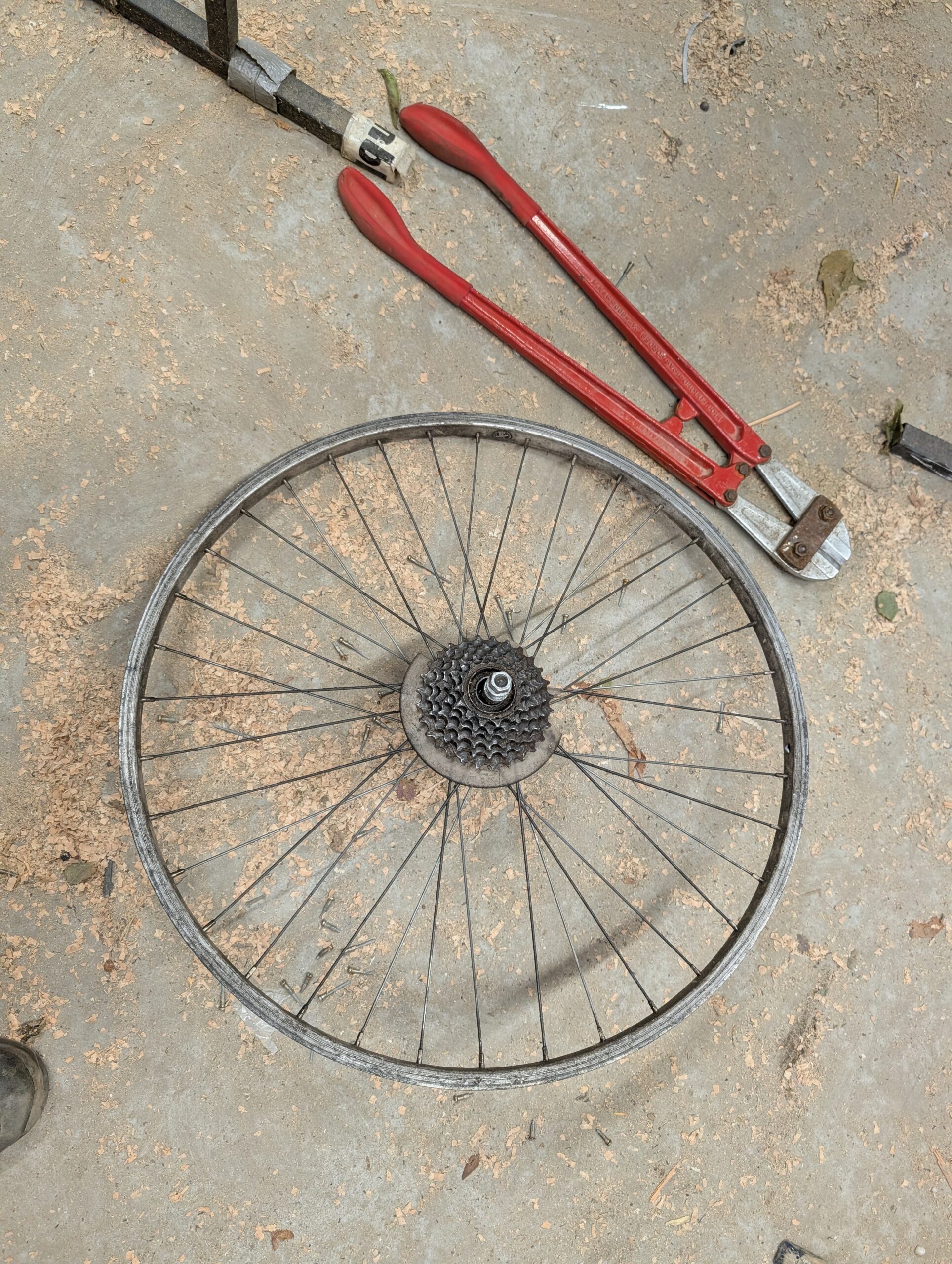

On vire les rayons des roues

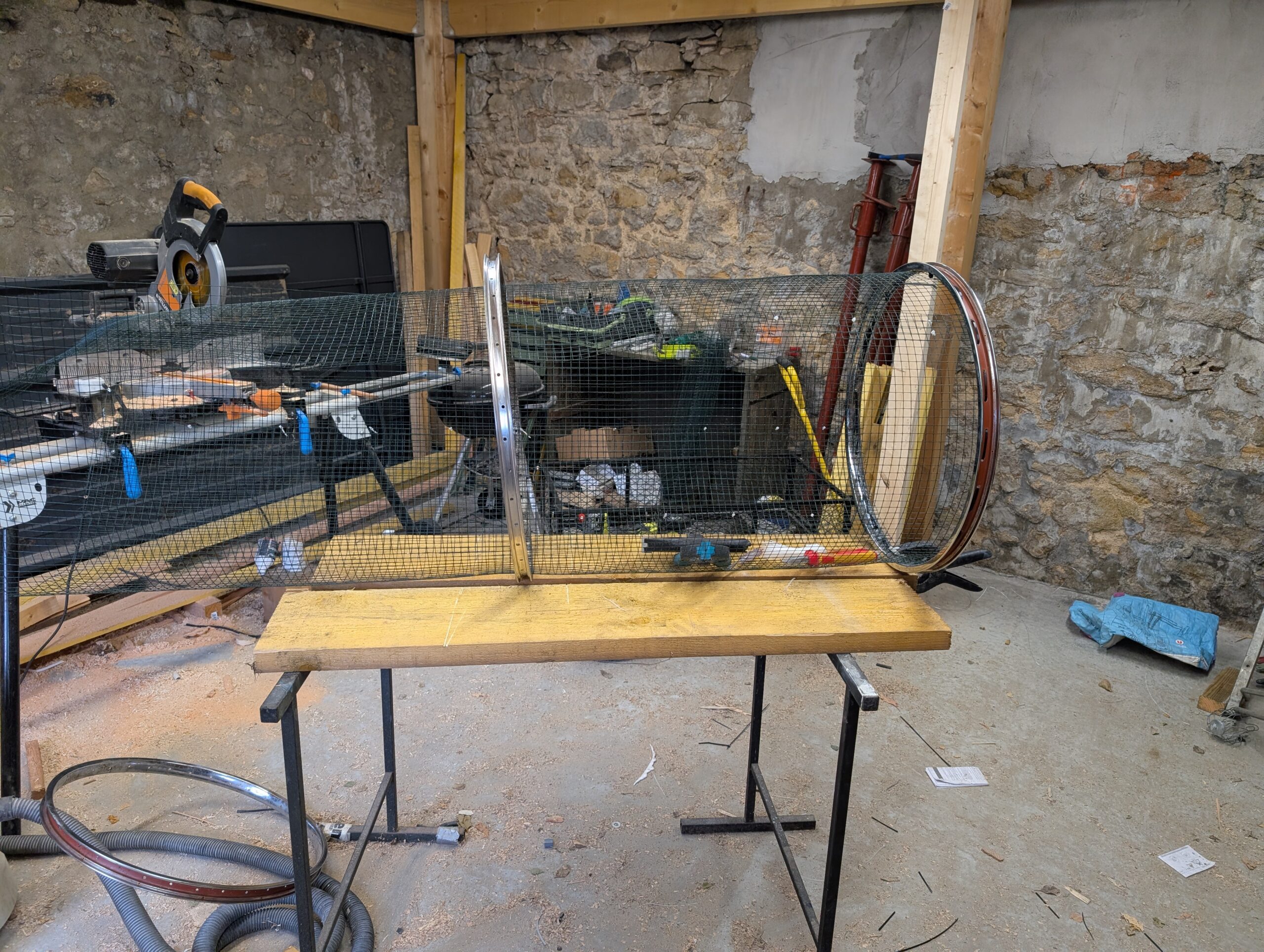

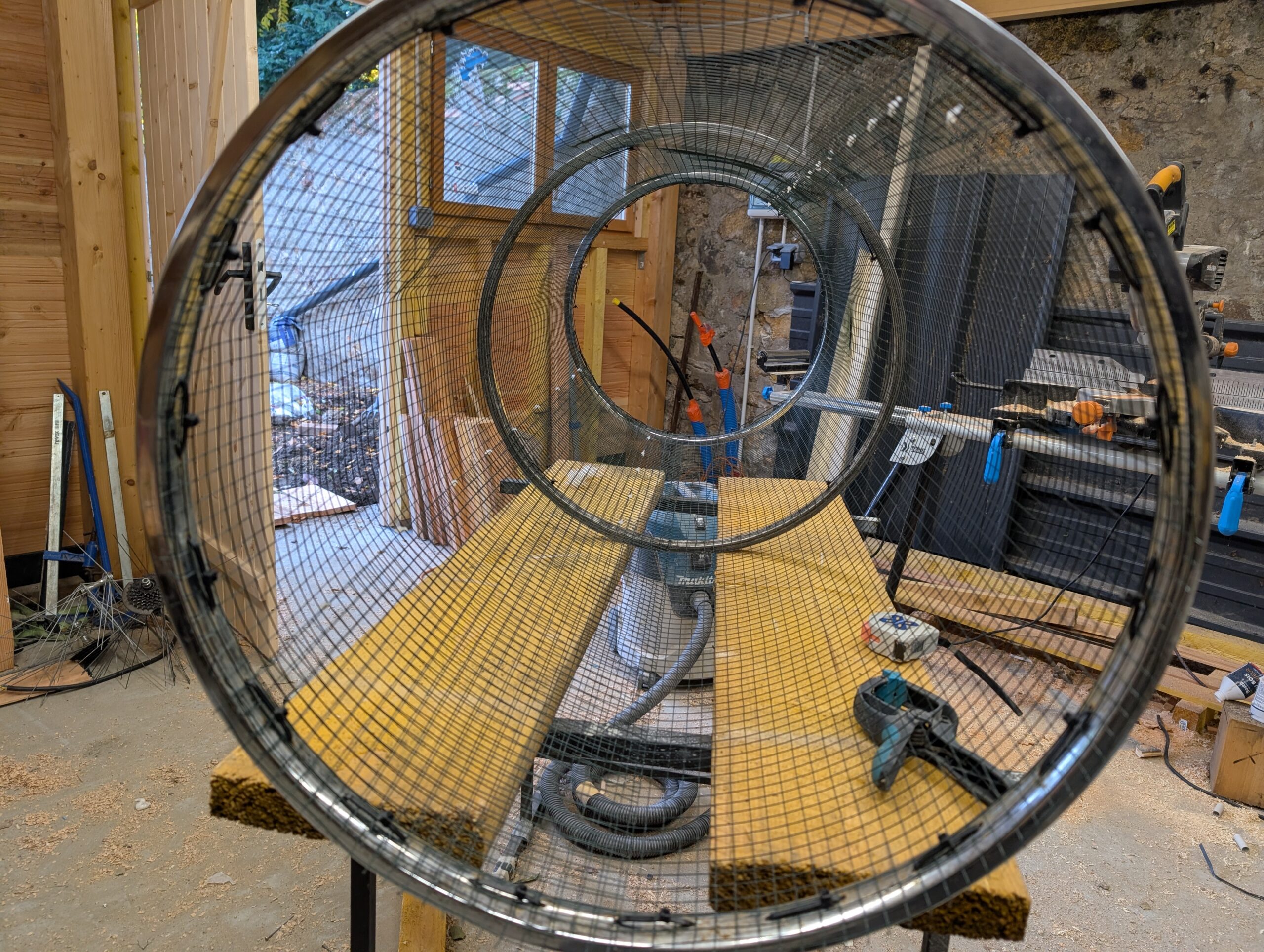

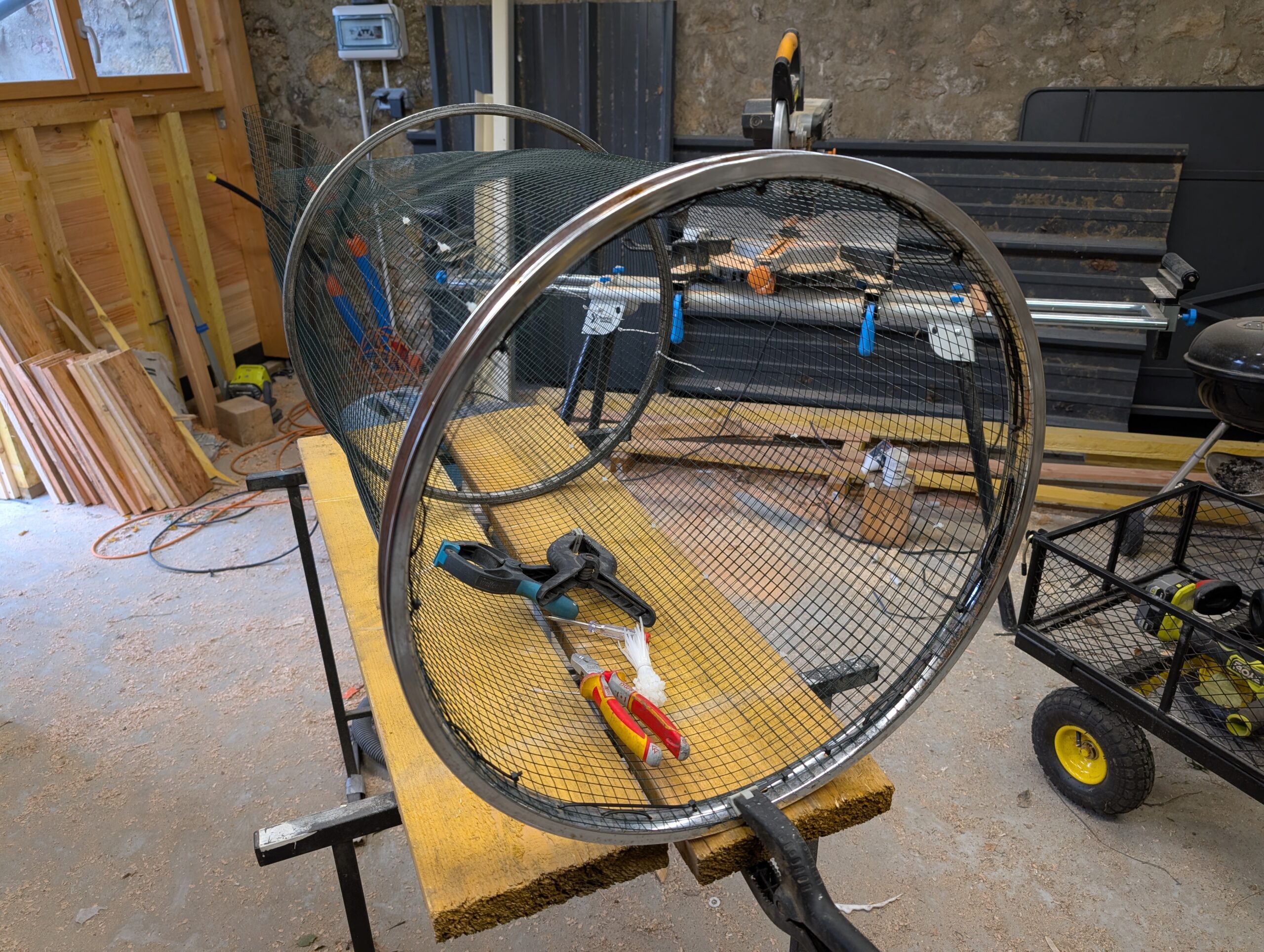

Réalisation du cylindre de 1,5m (spoiler, c’est trop long!). Le grillage se fixe avec des cerflexes

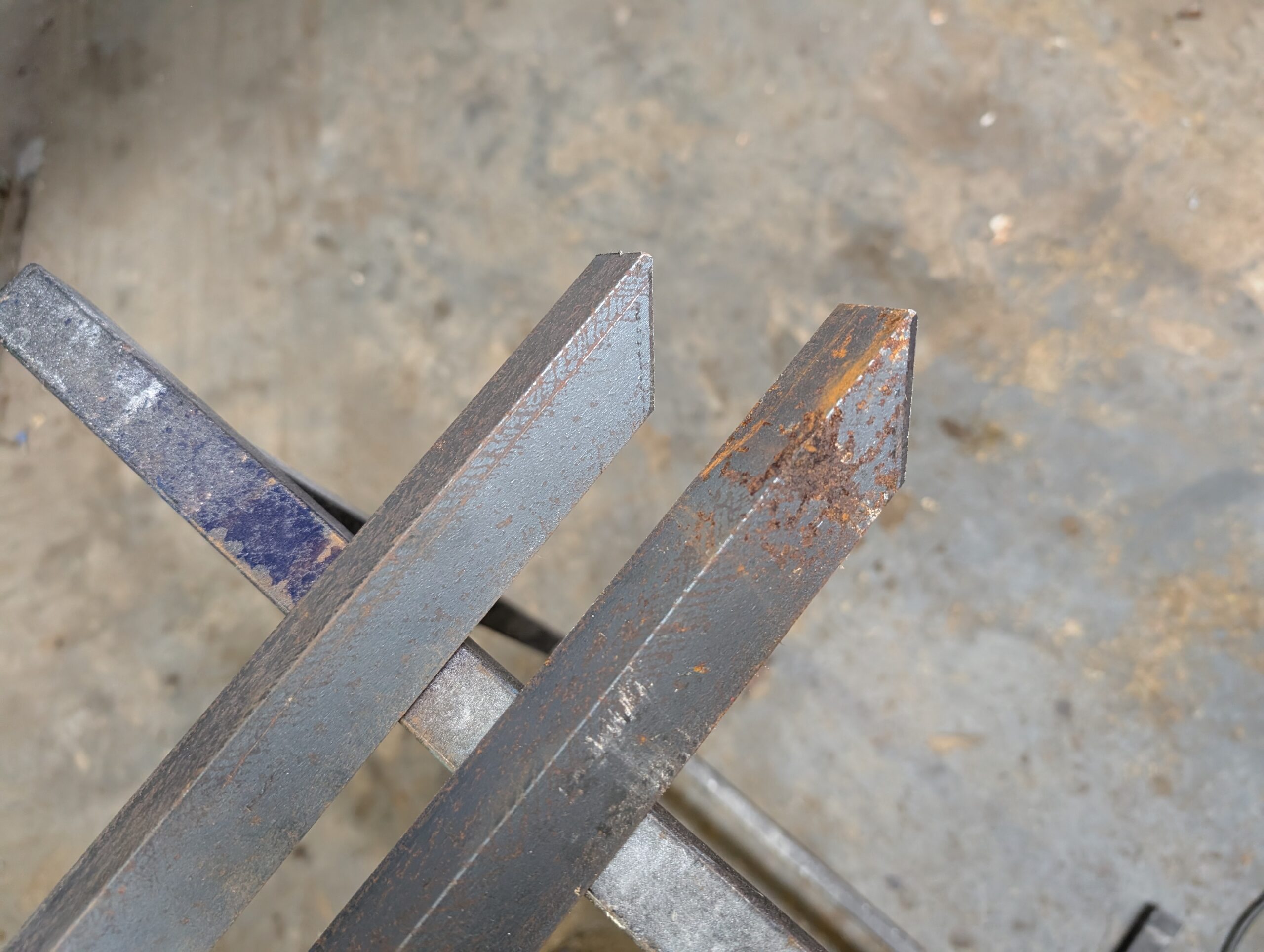

Fabrication de la structure avec des cornières (spoiler, c’est pas assez rigide !)

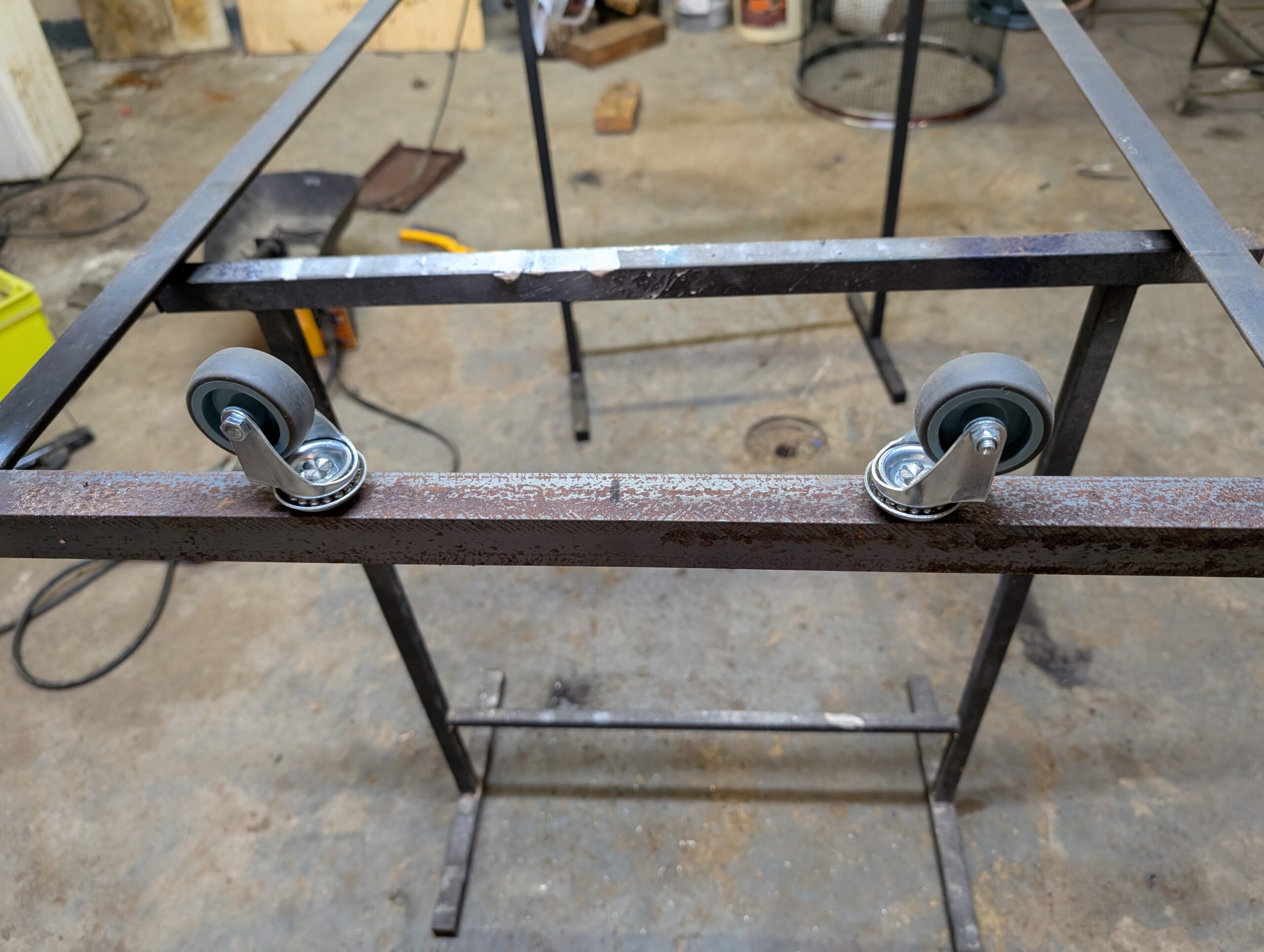

Fixation roulettes (spoiler, les roulettes fixe, c’est meilleur…

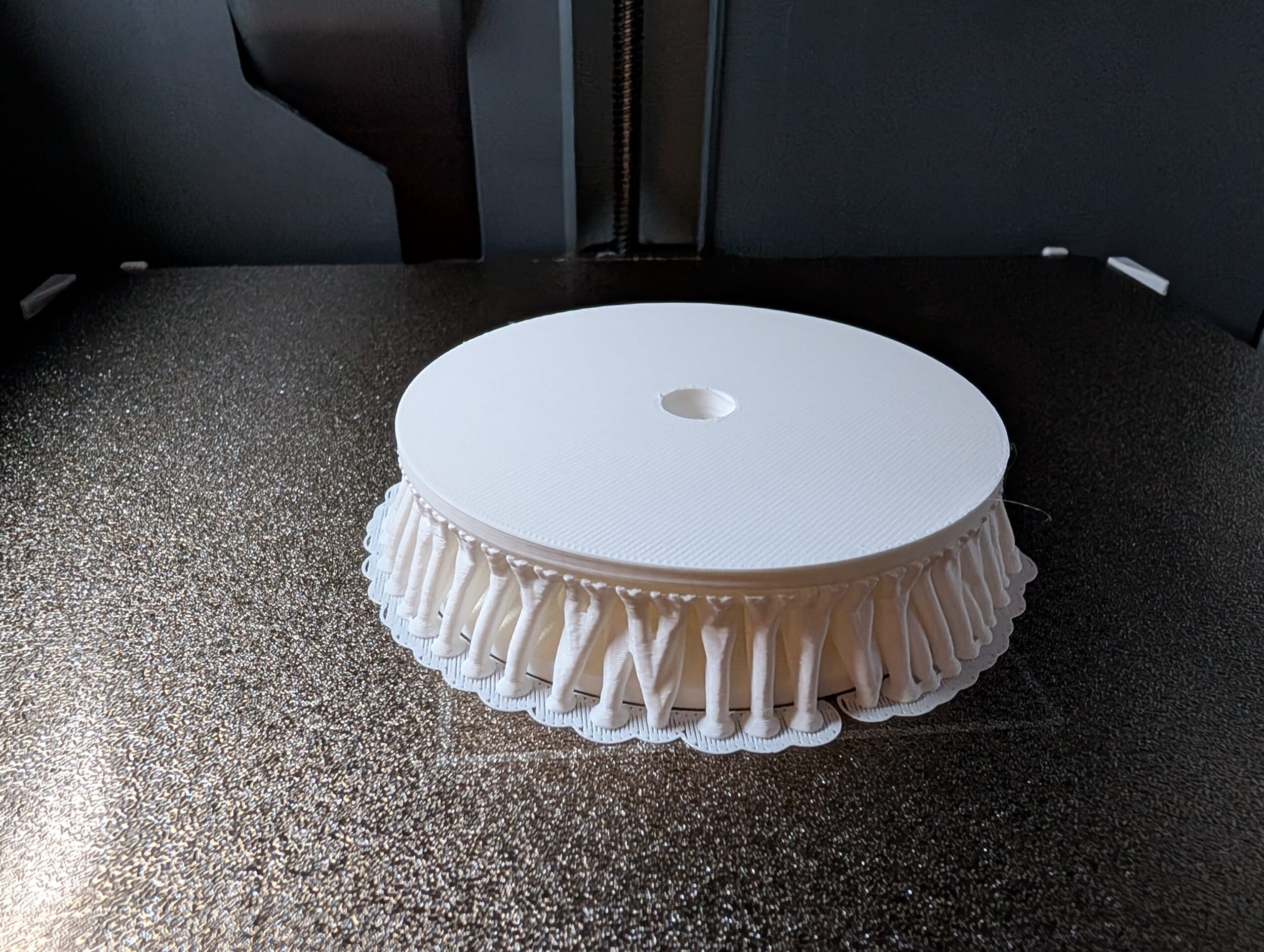

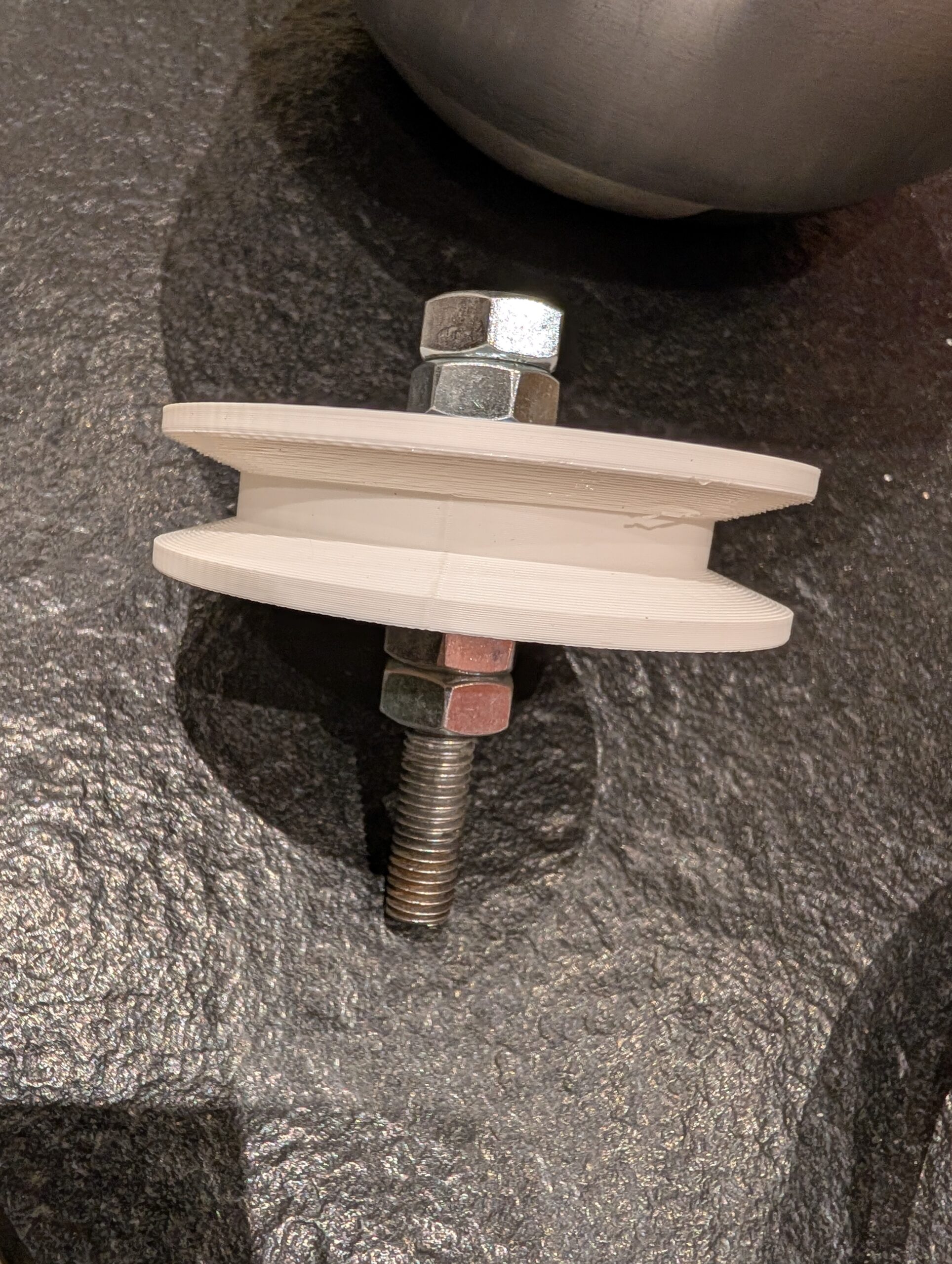

Impression de la poulie pour entrainer la courroie (spoiler, par la courroie, c’est moins bien !)

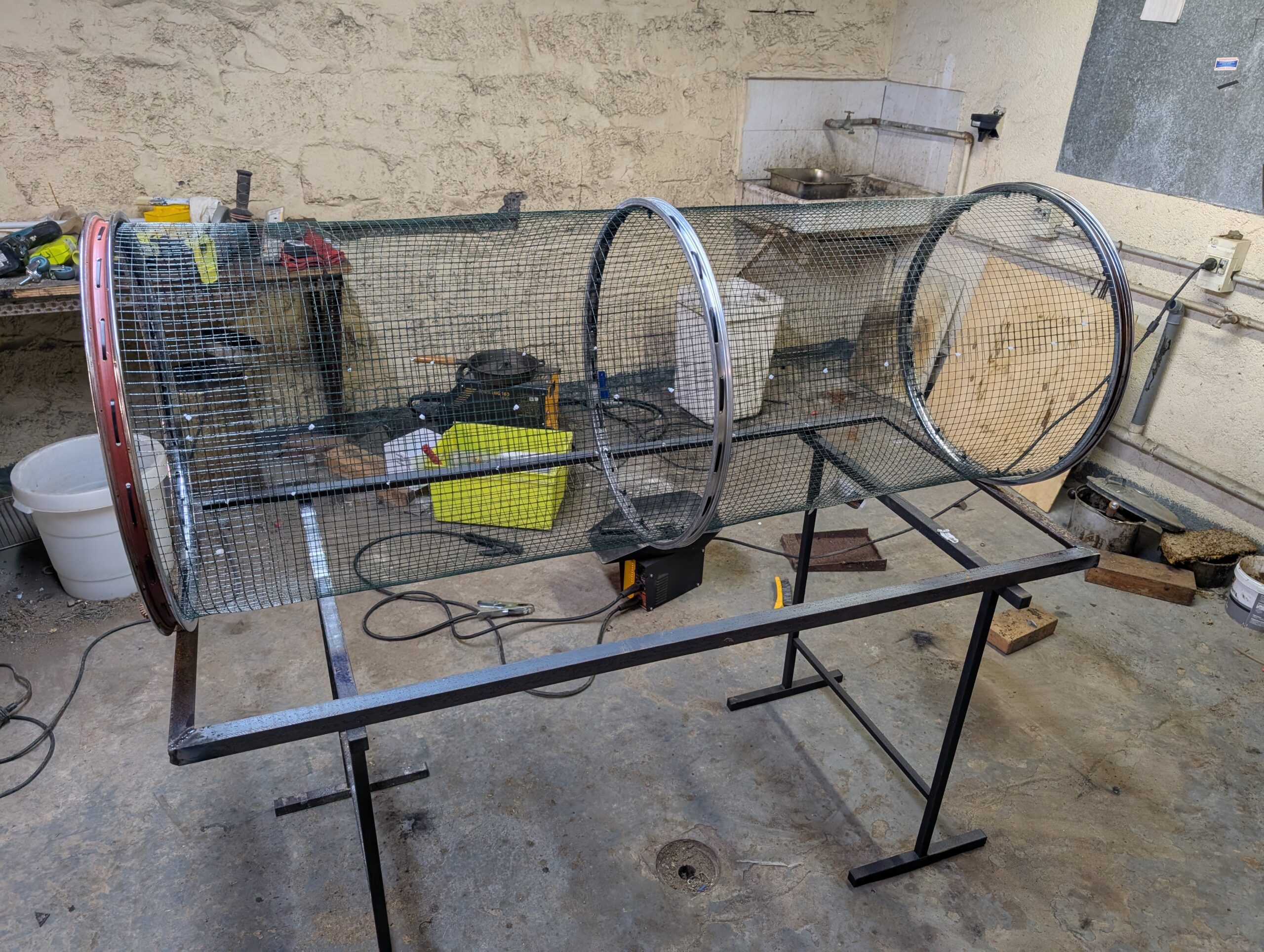

Assemblage en mode POC
Test :
Après un test avec de la terre, je vois que le cylindre vrille. On recommence en changeant à peu près tout :
- alimentation de la rotation avec des roulettes et une visseuse en direct
- longueur du cylindre de 1m
- structure en tube section carrée, 30mm x 30mm pour plus de rigidité

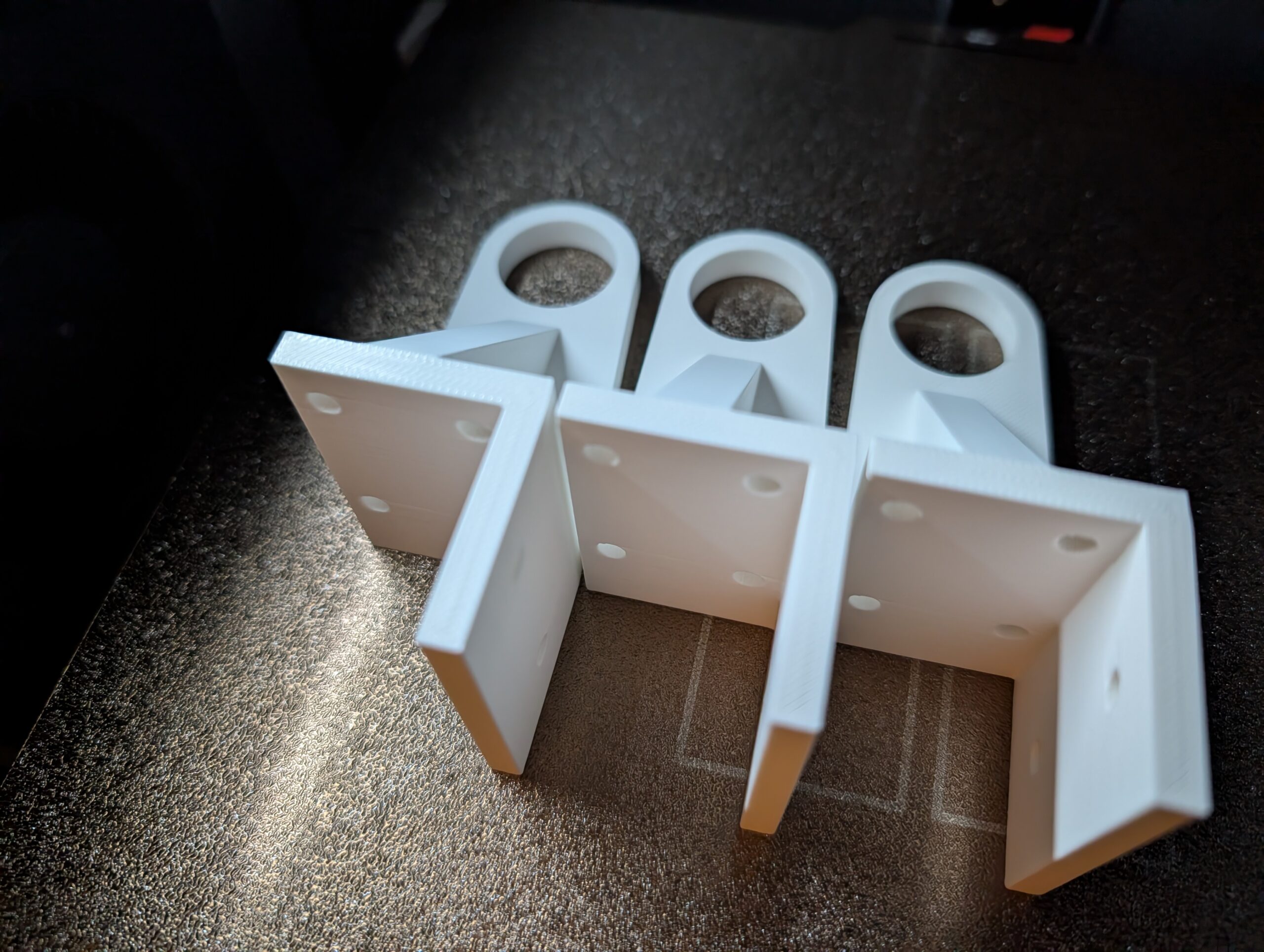

Impression des supports de guide de l’axe
Test de la chaine de distribution

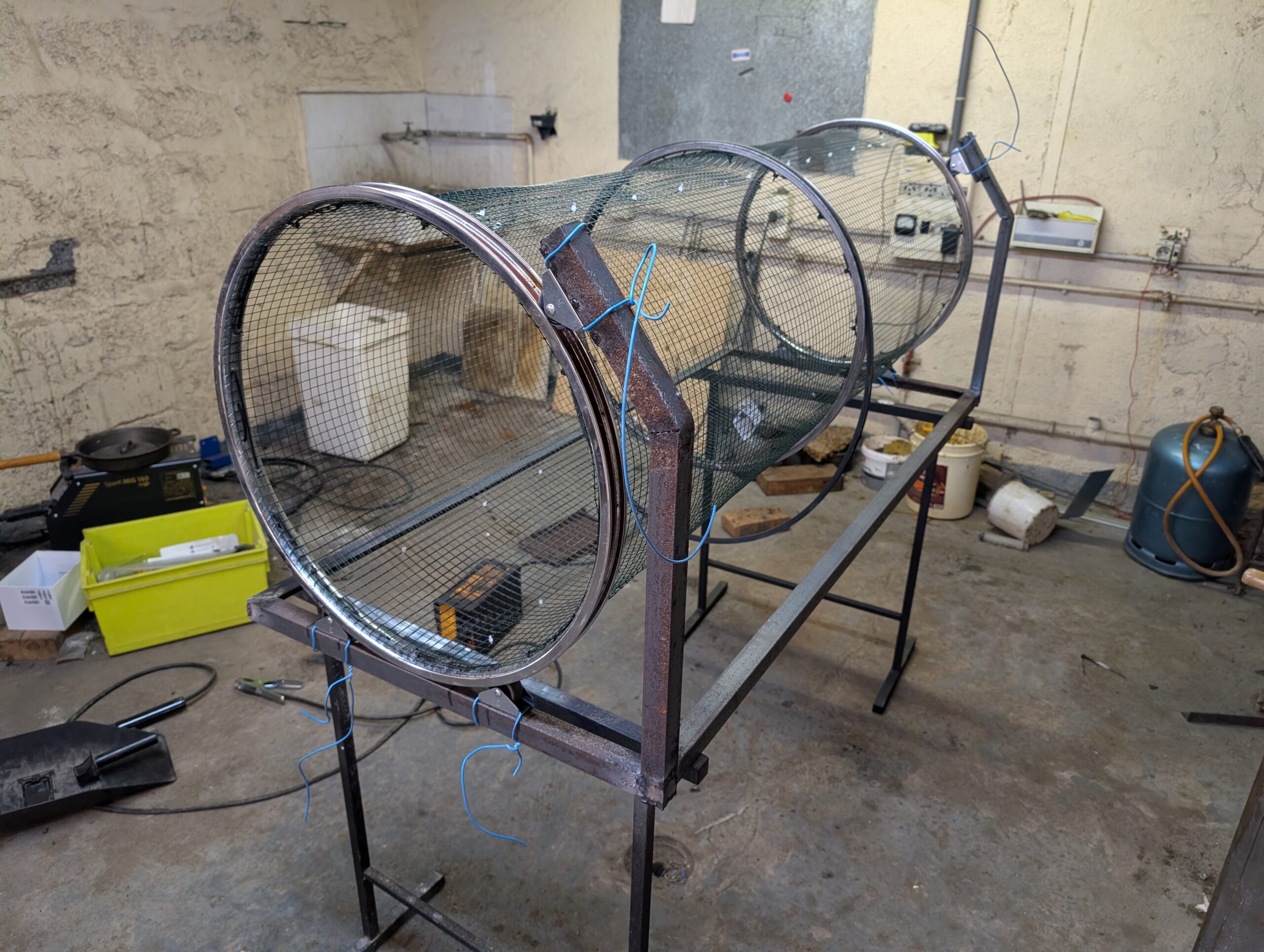

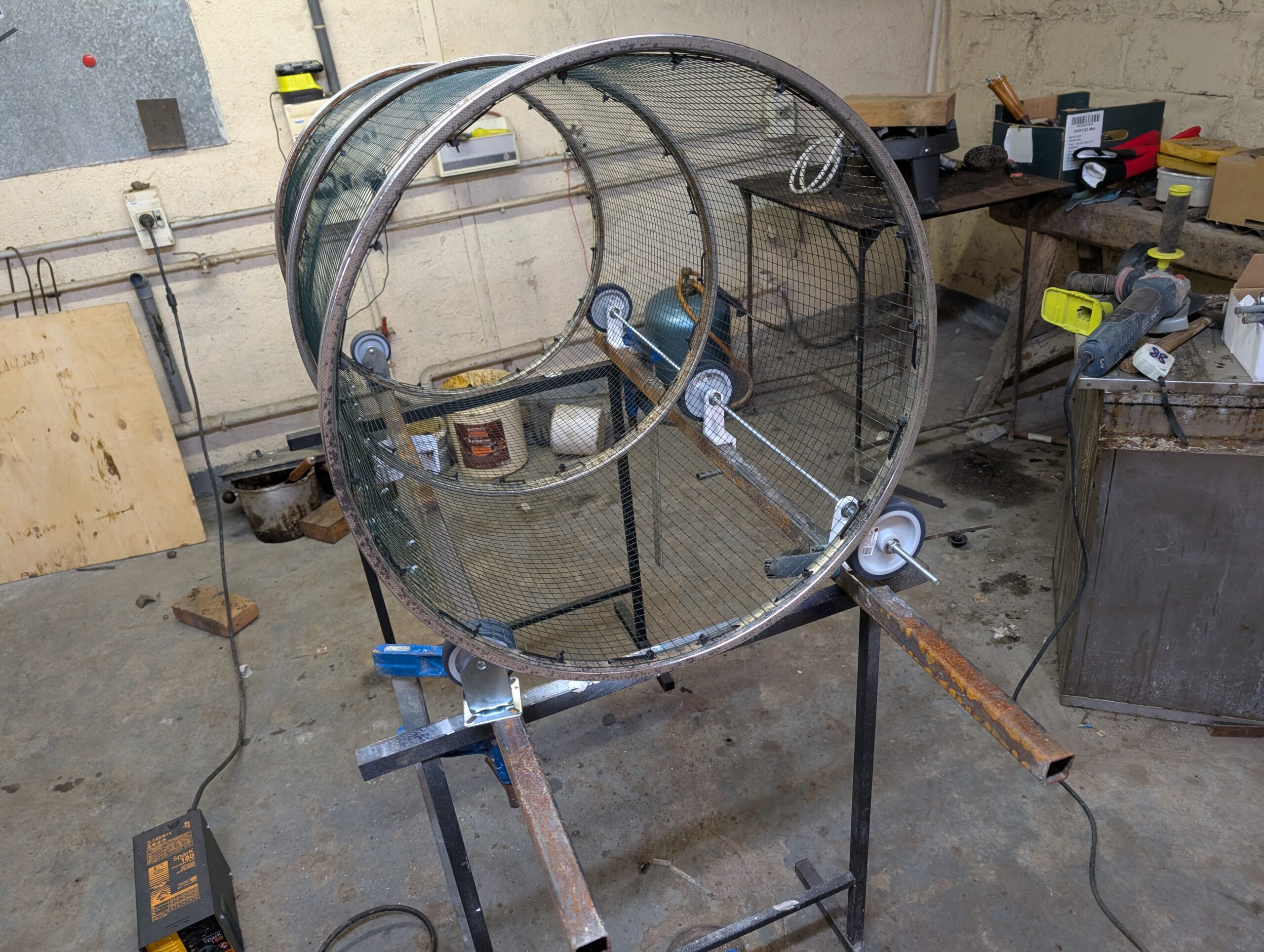

mise en situation

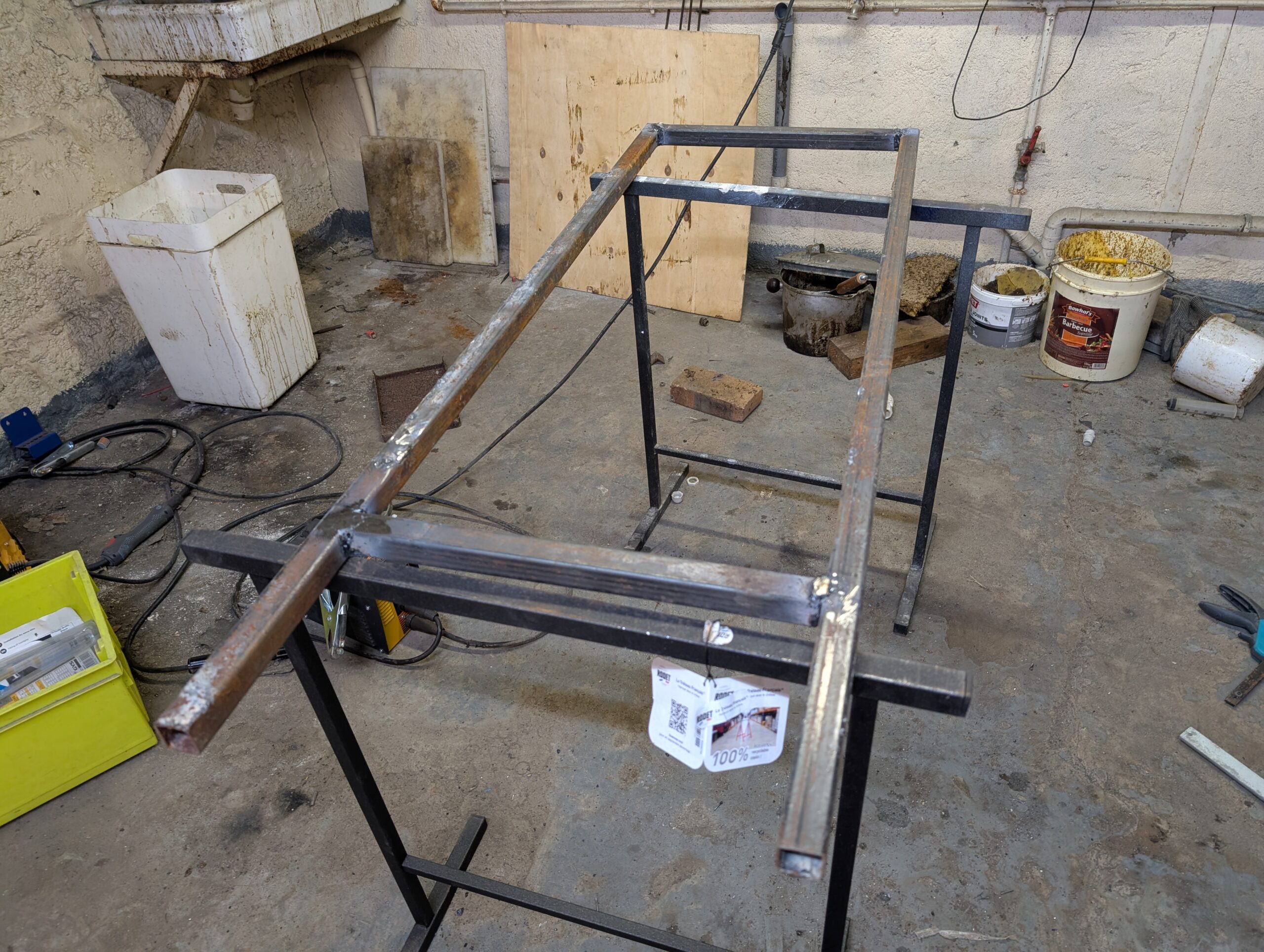

Soudage de la structure tubulaire

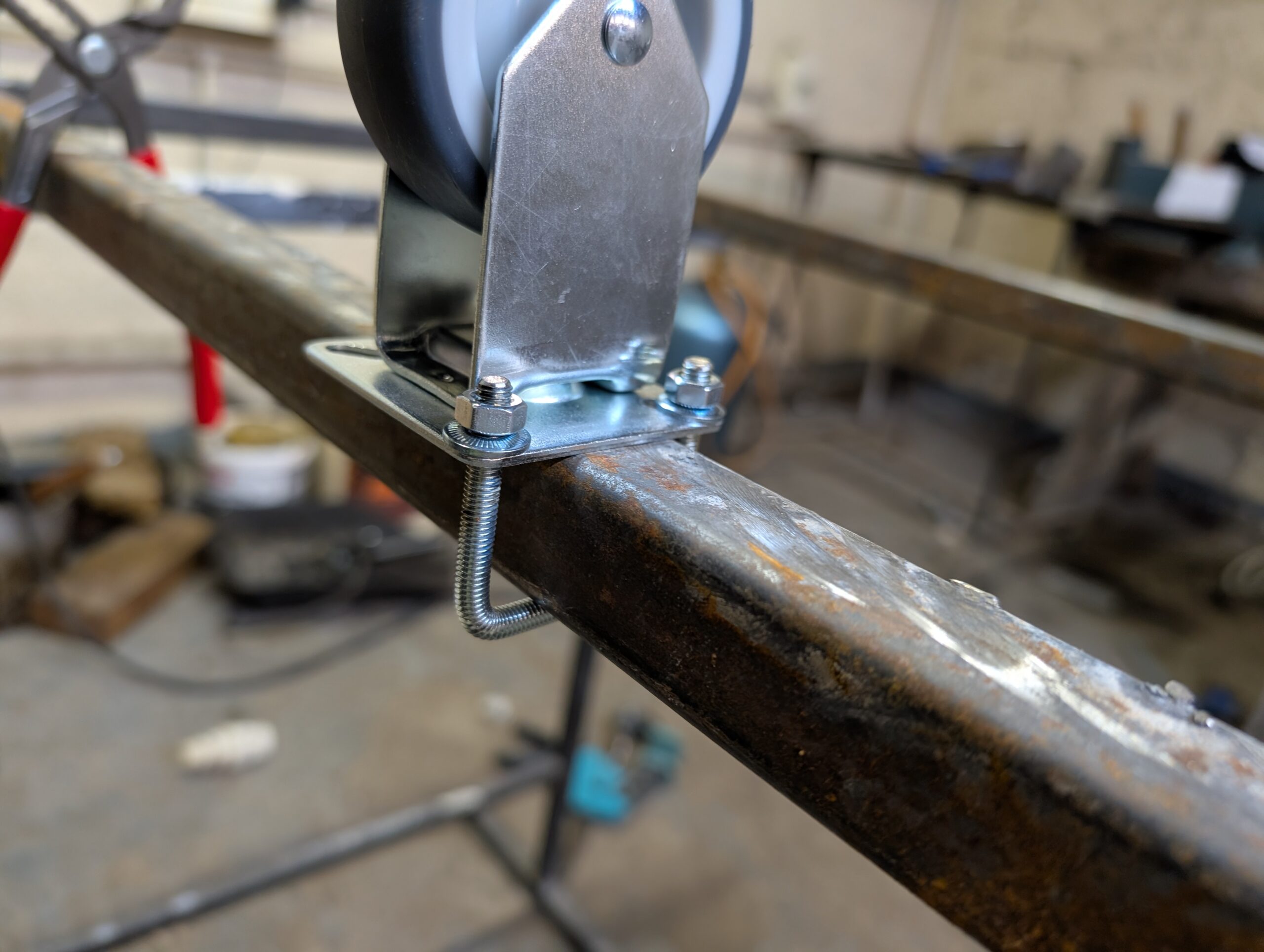

Fixation des roulettes avec un système maison. Rondelle frein pour éviter le desserrage avec les vibrations.
Test en situation réelle :
On voit deux choses :
- la vitesse une de la visseuse est cassée, donc vitesse deux, mais manque de puissance
- la sécurité chez les Catteau, ca ne rigole pas !
On récupère deux brouettes :
Je vous laisse deviner laquelle m’intéresse…

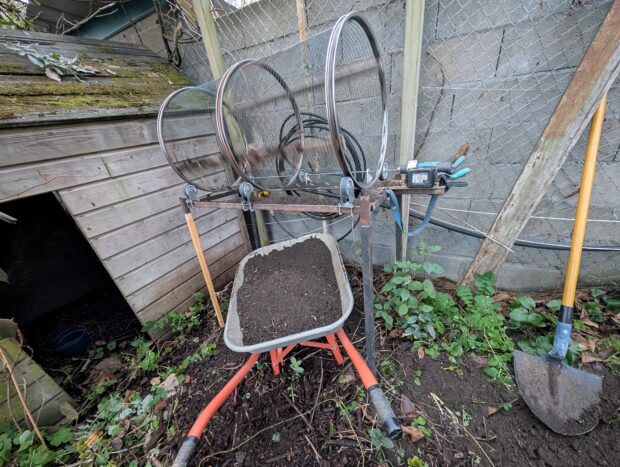

Trommel en situation au potager :
